一、基本簡介

    三節伸縮牙叉指的是由三節叉體(或三段叉體)組成的一種物料移載機構，是一種具有快捷的智能化移載工具，簡稱：伸縮牙叉、三節叉(或三級叉)、三節伸縮叉(或三級伸縮叉)等，又名：三節伸縮貨叉(或三級伸縮貨叉)、三節移載貨叉(或三級移載貨叉)等，它常與堆垛機或提升機構配合同時使用，可輕松將物料從一側移載至另一側，具有移載速度快、運行流暢、移載平穩之特點，同時具備良好的的載荷能力，廣泛應用于立體庫、智能倉儲系統中！

    二、結構設計

    三節伸縮牙叉是由上叉體、中叉體、下叉體等三節叉體組成的，下叉體安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體再從中間叉臂的中點繼續向外延伸，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機等部件構成的一個完整的伸縮機構！

    三節伸縮牙叉可根據實際使用要求而進行多方位的變通設計，如：叉面寬度、叉體長度、行程(移載距離)、撓度控制、進叉高度(厚度)、額定載荷量等，既能輕載，也可重載，既可以是窄截面(小截面)，也可以是寬載面(寬截面)，既可近距離移載，也可遠距離投送或轉運，既能在常溫環境下工作，也能在特殊環境下正常運行，如：高溫爐作業的高溫環境、冷庫作業的低溫環境、以及食品、醫藥、衛生方面的無塵環境(百級潔凈環境、千級潔凈環境、萬級潔凈環境)等，能滿足各種環境下不同物料的移載需求！

    三、三節伸縮牙叉常用規格型號

    AHJW系列三節伸縮牙叉的常用型號有：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，可作為選型時的參考，但不能以此作為實用依據(見下面參數圖)！

    四、三節伸縮牙叉常用參數

    [1].載荷能力：額定載荷

    [2].負載上限：+30%

    [3].移載距離：按設計要求

    [4].行程余量：+30mm

    [5].空載速度：50mmin

    [6].滿載速度：30mmin

    [7].空載加速：1msx[可控]

    [8].滿載加速：0.5msx[可控]

    [9].輸出轉速：79rpmmin

    [10].制動電壓：220v380v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關[：D4MC-5020-Nomron

    [13].編碼器： TRkubler

    [14].電機減速機：SEW變頻電機或伺服電機

    五、應用范圍

    三節伸縮牙叉廣泛應用于立體庫、智能倉儲、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵、包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    六、三節伸縮牙叉工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮牙叉“貨叉”生產制造企業，擁有完整的質量管理體系[榮獲數十項專利證書]、豐富的設計經驗、雄厚的加工實力，完[wan]自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力,是業內較具規模的實體工廠！

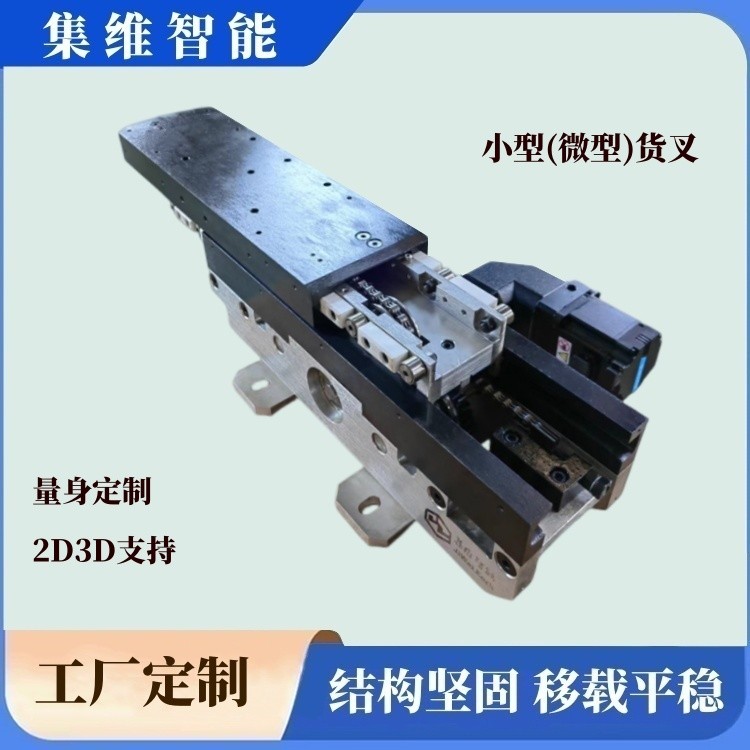

微型三節伸縮牙叉(上圖)

小型三節伸縮牙叉(上圖)

輕型三節伸縮牙叉(上圖)

小載面三節伸縮牙叉(上圖)

小板式三節伸縮牙叉(上圖)

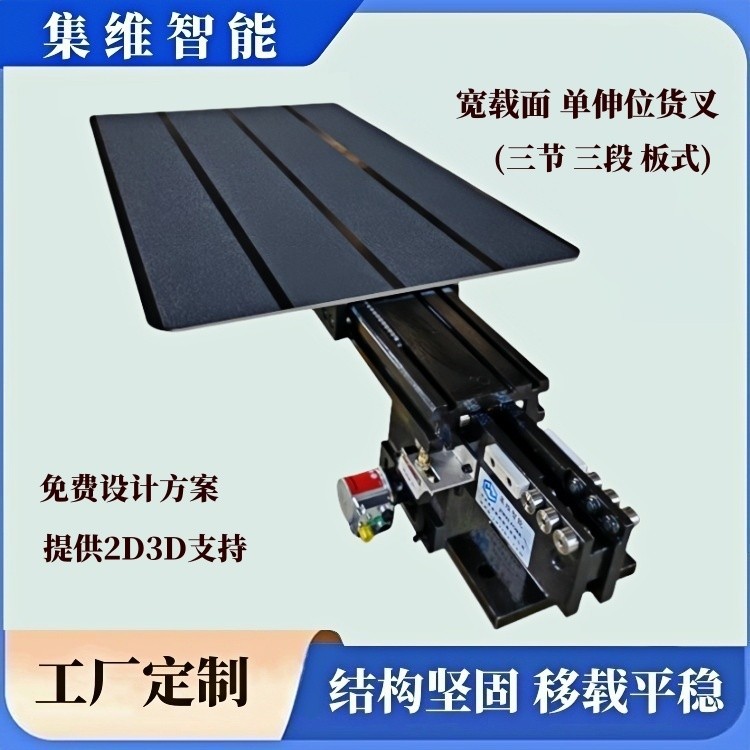

窄體寬載面(寬截面)三節伸縮牙叉(上圖)

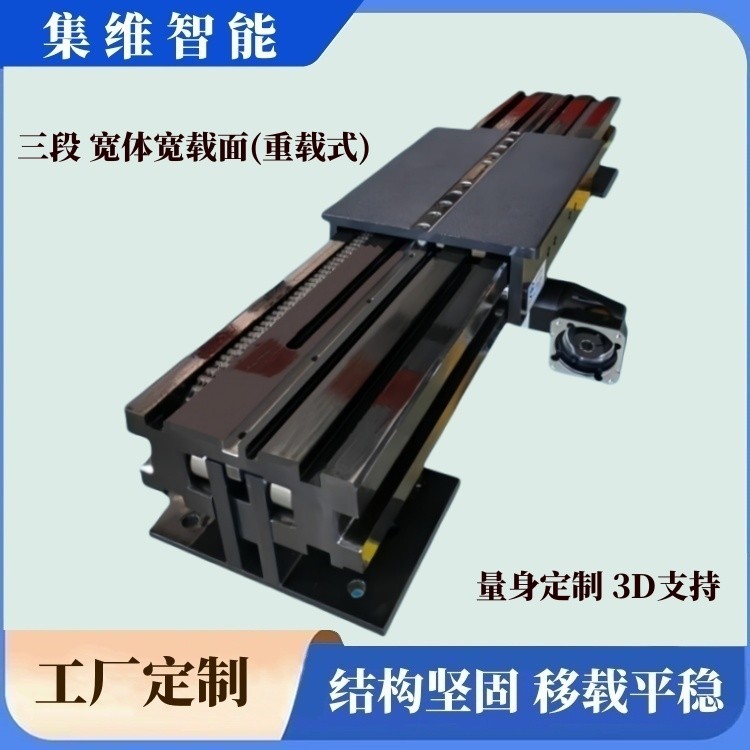

寬體寬載面(寬截面)三節伸縮牙叉(上圖)

窄體寬載面(同步帶傳動)三節伸縮牙叉(上圖)

輕載式三節伸縮牙叉(上圖)

重載式三節伸縮牙叉(上圖)

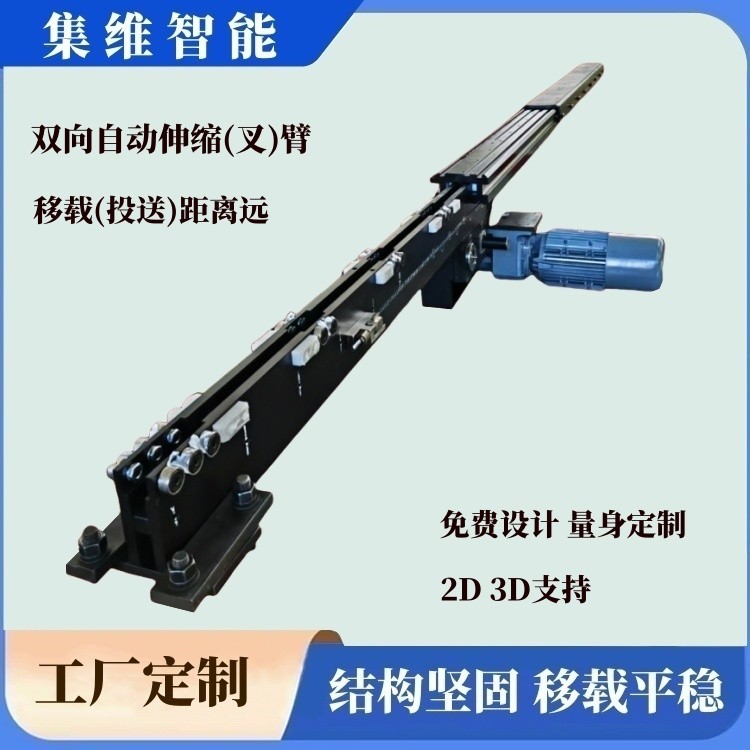

遠距離移載(或投送)三節伸縮牙叉(上圖)

遠距離投送(遠距離移載)三節伸縮牙叉(上圖)

企業資質(上圖)

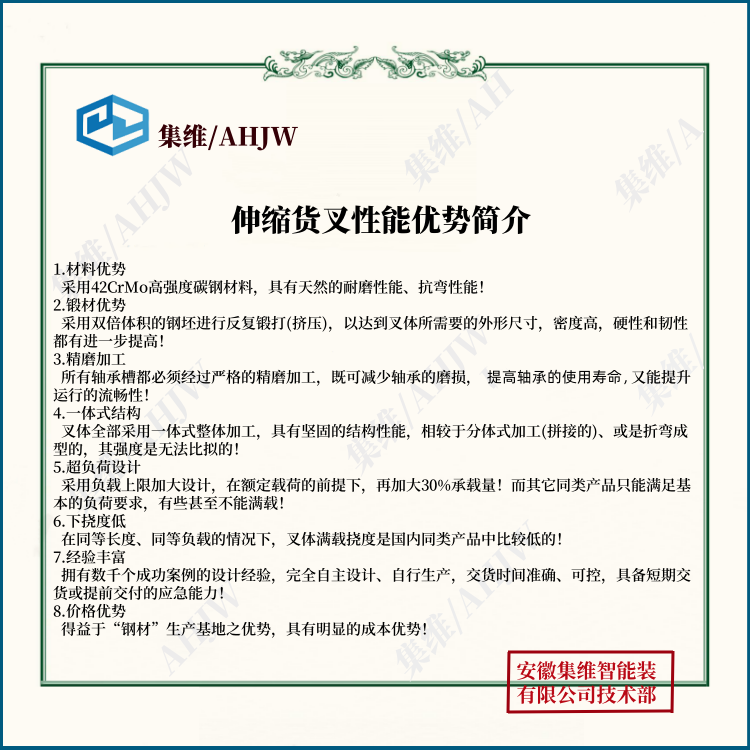

三節伸縮牙叉性能優勢簡介(上圖)

公司外景
