一、基本概述

    雙伸位貨叉也稱雙深位貨叉，又名：雙伸位伸縮貨叉（雙深位伸縮貨叉）、雙伸位移載貨叉（雙深位移載貨叉）、雙伸位堆垛機貨叉（雙深位堆垛機貨叉）、雙伸位堆垛機伸縮貨叉（雙深位堆垛機伸縮貨叉）等，它是堆垛機上使用的一種物料搬運機構，主要用于對物料的精jing準抓取或移載，它是堆垛系統的重要組件，具有強大的運載能力，智能化程度比較高，通過與堆垛機的配合，可輕松叉取或移載巷道兩邊貨架上任意位置的物料，具有行程大、移載距離遠之特點，廣泛應用于高密度立體庫、智能倉儲系統中！

    二、設計結構

    雙伸位[或雙深位]指的是貨叉的行程可以伸入[或深入]到前后兩個或里外兩層庫位中，行程比較大、移載距離比較遠，伸縮距離可達到兩倍多叉體自身長度，它是由上叉體(前叉體)、上中叉體、下中叉體、下叉體(固定叉體)等四段叉體疊加在一起組成的，下叉體[固定叉體]安裝在載貨臺上，下中叉體在齒輪齒條或鏈輪鏈條的驅動下，向外移動大約自身長度的一半，上中叉體再從下中叉體的中點繼續向外延伸，上叉體[前叉體]再從上中叉體的中點繼續向外延伸，使上叉體[前叉體]的伸縮距離或移載距離更遠！

    二、結構分類

    雙伸位貨叉[或雙深位貨叉]既可以單組叉臂立運行，也可以?xún)山M叉臂組合運行，單組叉臂立運行的，簡稱：?jiǎn)瘟惺絒或單指式]，常用于體積較小、重量較輕的物料移載，而兩組叉臂組合運行的，則稱之為：雙列式、雙指式、或雙臂式，主要適用于體積比較大、質量比較重的物料移載！

    無論是單列式[或單指式]的雙伸位貨叉，還是雙列式[或雙指式]的雙伸位貨叉，動力配置上既可以采用單電機設計，也可以是雙電機配置！單電機就是一臺電機驅動整臺貨叉的運行，雙電機就是由兩臺電機分別驅動貨叉的固定叉臂和上叉臂、上中叉臂、下中叉臂的運行，不同的載荷要求、不同的使用環境，采用不同類型的貨叉！

    三、常用參數

    (1).載荷重量：額定載荷

    (2).行程余量：30～50mm

    (3).空載撓度：2mm

    (4).滿載撓度：≤20mm

    (5).空載速度：60m/min

    (6).滿載速度：30m/min

    (7).空載加速：1m/sx[可調]

    (8).滿載加速：0.5m/sx[可調]

    (9).橫向偏差：≤1mm

    (10).定位精度：±2mm

    (11).輸出轉速：79rpm/min

    (12).制動電壓：24v/220v/380v

    四、常用配置

    (1).叉體材料：42CrMo（經過二次鍛打）

    (2).滾動軸承：IKO或KIS

    (3).傳動鏈條：桂盟鏈條

    (4).導向滑塊：UPE分子

    (5).扭力限制器：Mikipulley

    (6).限位開關（行程開關）：D4MC-5020-Nomron

    (7).中位開關（感應開關）：NBN4-12GM50-E2 P+F（PNP常開）

    (8).編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）,伺服電機可直接使用自帶編碼器

    (9).動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）

    五、性能特點

    雙伸位貨叉或雙深位貨叉具有行程大、移載距離遠之特點，載荷量也能基本滿足移載需求，其下?lián)隙龋ɑ蛳麓苟龋┮苍诳山邮芊秶鷥?，是一款遠距離移載機構，比較適合空間有限的密集型智能倉儲！

    六、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家專(zhuan)業的雙向伸縮貨叉（移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完全自主設計、自行生產，擁有十多項實用新型專zhuan利證書，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠，可隨時為您量身定制各種不同類型的堆垛機伸縮貨叉（或移載貨叉）！

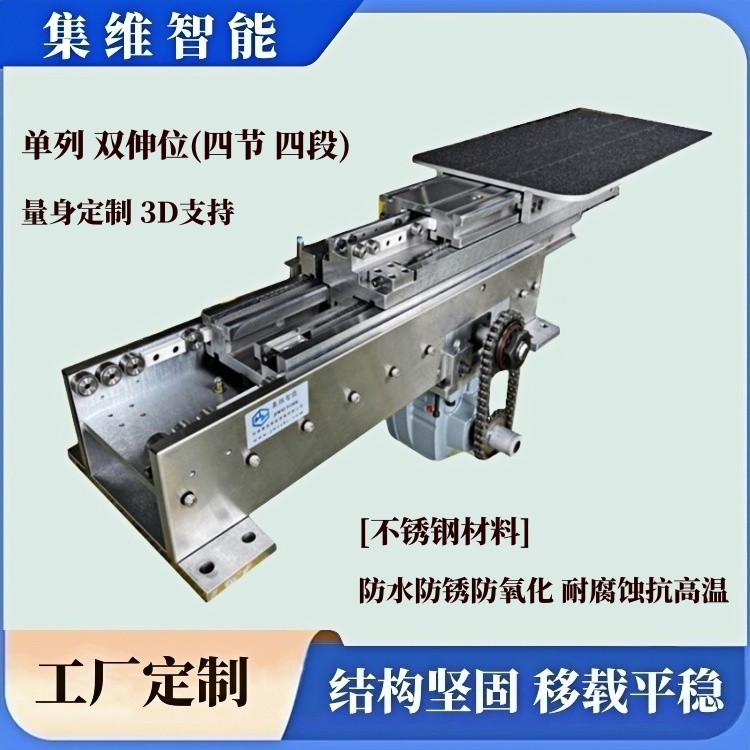

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖單電機_雙伸位貨叉（結構展示圖）

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖雙電機_雙伸位貨叉（結構展示圖）

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖單電機_多伸位貨叉（結構展示圖）

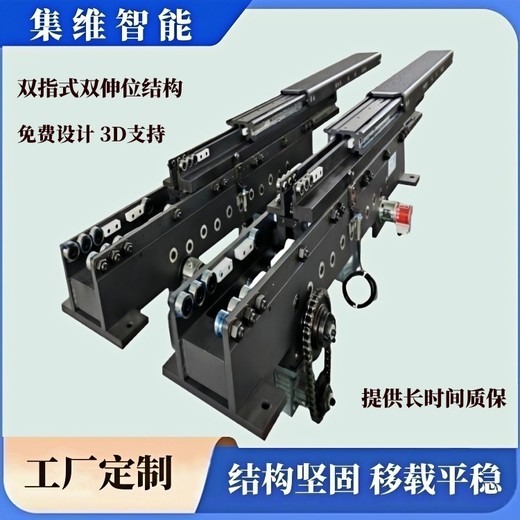

【上圖】AHJW集維品牌：雙指式或雙列式_雙電機_雙伸位貨叉（結構展示圖）1

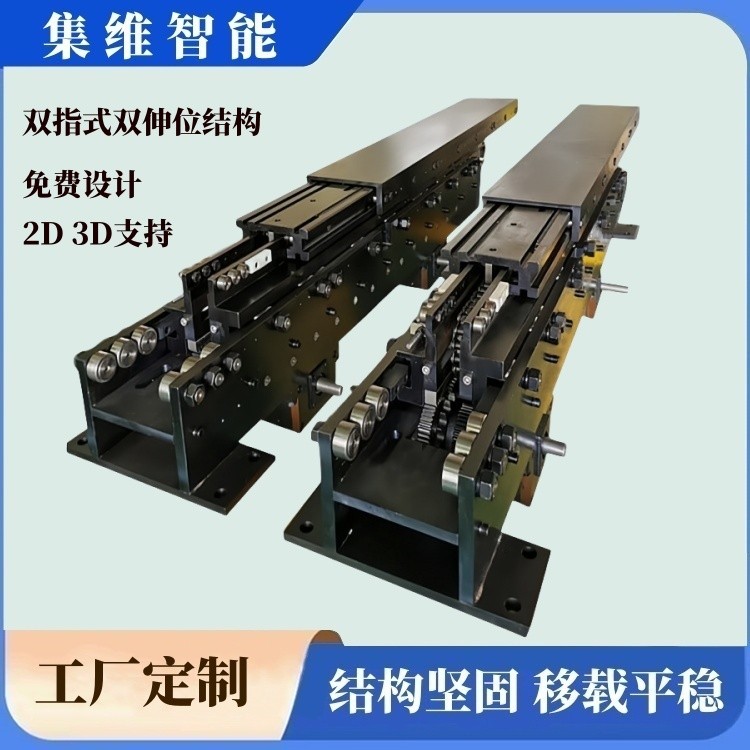

【上圖】AHJW集維品牌：雙指式或雙列式_雙電機_雙伸位貨叉（結構展示圖）2

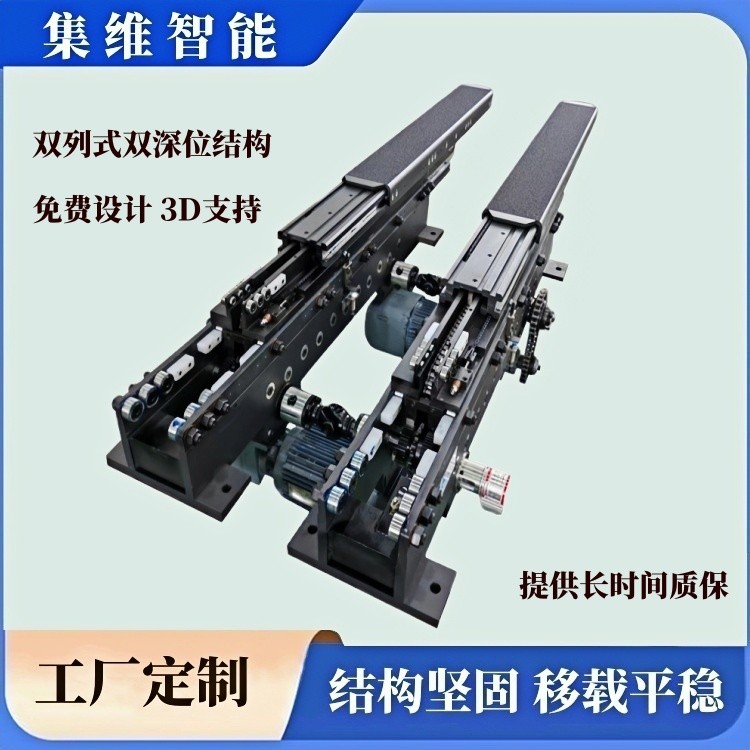

【上圖】AHJW集維品牌：雙指式或雙列式_雙電機_雙伸位貨叉（結構展示圖）3

【上圖】AHJW集維品牌：雙指式或雙列式_雙電機_雙伸位貨叉（結構展示圖）4

【上圖】AHJW集維品牌：雙指式或雙列式_雙電機_雙伸位貨叉（優勢簡介）

【上圖】集維工廠（資質證書）

【上圖】集維工廠（企業外景）
