六 時 間 段電鍋爐溫度控制器說明書



保定宏實新能源科技有限公司







使用前請詳細閱讀本說明書

一、綜述

電采暖爐溫控器是專為民用、工業用中小型電采暖爐開發的一款控制系統。該控制器采用的微處理芯片、實時時鐘模塊、LED顯示技術，具有采樣、控制合理、智能程度高、時間顯示準確可靠、參數掉電不丟失、顯示美觀大方視角大等優點。本控制器采用三板結構，安裝使用十分便捷。本系統設有六時段定時、功率三檔可調、全天工作模式、強制運行模式、防凍等功能。人性化的系統設計使您更加隨心所欲、居家生活更加方便。系統的低溫防凍保護模式使您更無后顧之憂。目前電鍋爐控制器已在北京、河北、山東、遼寧等多家民用電采暖爐廠配套使用,其完善的性能，可靠的質量，贏得了用戶的一致好評。

二、本系統功能特點

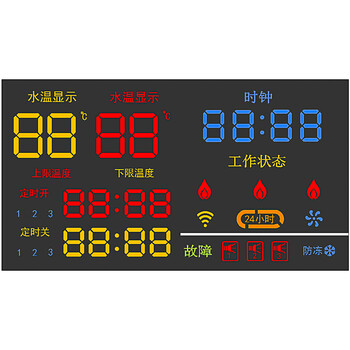

1. LED屏顯示，色彩豐富，圖案美觀，界面清晰。

2. 有防凍、過溫、缺水等保護功能，系統運行安全可靠。

3. 無線紅外遙控器，使用操作簡便易行。

4. 控制器包括電源板、顯示板、繼電器板；三塊電路板用10P扁平電纜相互連接。

三、系統使用的基本條件：

1 .電源電壓適用范圍：輸入電壓 AC176V~242V(單相)

2 .交流輸入電源頻率：50Hz

3 .工作環境溫度 －15℃～＋70℃

4 .工作環境濕度：RH20％～95

5. 溫度設定范圍：＋8℃～＋90℃

6. 當前溫度顯示范圍：0℃～＋99℃

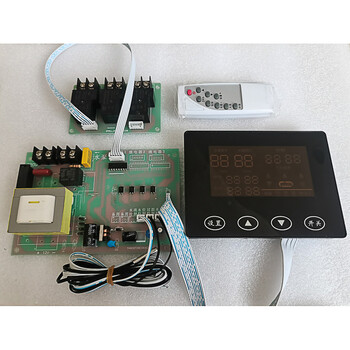

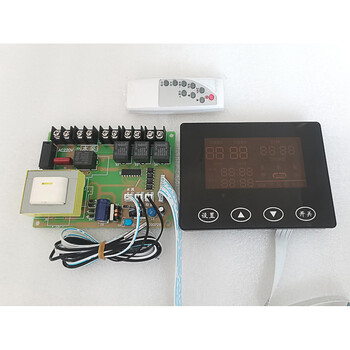

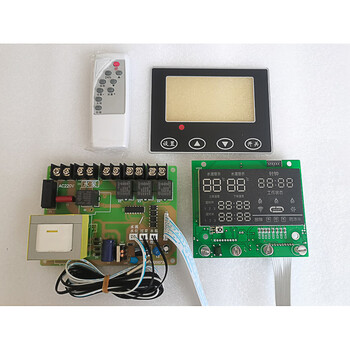

四、系統的結構組成

系統組成：

1. 電源（控制）板 　　　　　 1塊

2. 顯示板 　　　　　　　 1塊

3. 繼電器板 　　　　　　　 1塊

4. 遙控器 　　　　　　　1個

5. 面膜 　　　　　　　1張

6. 水溫傳感器（黑色圓頭） 　　　　　1根

7. 過溫保護傳感器（黑色扁平頭） 1根

8. 2 P白線（外接水位開關） 1根

9. 5 P排線 1根

電源（控制）板

電源板為控制系統提供工作電源，并對整個系統強電實現控制輸出. 其接口如下：

1. 220V 220V電源輸入

2. 水泵 水泵接口(干接點)

3. 水溫 水溫傳感器探頭接口

4. 水位 水位開關插座（水位開關默認不附帶）

5. 過溫 過溫保護傳感器探頭接口

6. 與顯示板相連電纜接口

五、安裝

將電源板、顯示板、繼電器板固定在采暖爐箱體內適當位置，用連接電纜將電源板與顯示板連接在一起，用5-Pin排線將電源板與繼電器板連接，將水溫傳感器插頭和過溫保護傳感器插頭接插到電源板的相應位置，將水溫傳感器探頭安裝在爐體的回水管處，將過溫保護傳感器探頭安裝在爐體出水管處，面膜黏貼在箱體前面板上，注意使面膜正對顯示屏。將主電路中的三個加熱器分別連接到繼電器板上的接線端子上。將電源板電源連接到采暖爐電源上。（詳細連接請參考附圖）

注: 連接電纜都具有方向，連接時請注意。

箱體內主電路可能對控制器造成一定干擾，安裝時請采取相應措施（如安裝金屬屏蔽罩、強弱電線路要有一定的分隔距離）防止干擾。

為防止運輸過程中電纜脫落，建議連接后使用熱溶膠對插頭插座的連接處加以固定。

六、使用方法

通電前先檢查各部分電路是否已按要求連接。

功能介紹

1、 控制面板和遙控器

“開/關”鍵：

1、按膜鍵或者遙控器的開關鍵，開機或關機。關機后進入防凍模式，水泵運行5分鐘左右停止工作。

2、在設置界面，按一下此鍵，保存設置參數并退出到主界面。

“設置”鍵：

用來設置六定時時段的開關機時間、溫度、時鐘時間、功率等參數。

每按一下設置鍵，自動保存本次的修改，并進入下一項目的設置。

同遙控器上的“設置+”（從前往后設置）和“設置-”（從后往前設置）

“上下”鍵：

1、在設置狀態下對參數進行大小調整?！　　　　　?br />
2、“上下”鍵同時具有恢復出廠系統參數的功能。在正常工作狀態下先按一下“下”鍵放開，然后按“上”鍵6～8秒可恢復系統出廠設置。

遙控器“24h”鍵：

按一下遙控器“24h”可在定時運行模式和全天運行模式之間進行切換

遙控器“強制”鍵：

點按此鍵用來在自動運行模式和強制運行模式之間進行切換。

遙控器“存儲”鍵：

設置好參數后，按一下“存儲”鍵，保存并退回主界面。

遙控按鍵與控制面板上按鍵名相同的功能相同，操作兼容。用遙控對著系統的紅外接收頭操作，系統發出相應的響聲，表示系統已收到信號，否則遙控器操作無效。若長期不使用遙控器，請撥開底部的電池蓋，將電池取出。

注：每按一次鍵，蜂鳴器短暫的鳴叫一聲，表示系統接收到指令。

2、功能描述

自動運行模式

開機后即自動進入到該工作模式，自動運行模式有以下兩種工作狀態：

a)加熱保溫狀態

自動運行模式下，若系統時鐘正處于定時開機時間范圍內時，水泵和加熱器的工作情況如下：

當檢測到的水溫Ｔ≤此定時時段的水溫下，系統先打開水泵運行10秒，

然后加熱器投入工作。

當檢測到的水溫Ｔ≥此定時時段的水溫上，系統斷開加熱器，然后水泵

運行120秒，待加熱箱中的余熱散出后，關閉水泵。

b)防凍工作狀態

自動運行模式下，若系統時鐘處于非定時時段，或者按“開關鍵”，系統進入防凍保護工作模式。在沒有加熱器工作時，水泵每隔30分鐘開啟2分鐘。系統實時檢測回水水溫，如水溫低于8度開啟加熱器，如水溫10度關閉加熱器，在有加熱器工作時水泵總是開啟工作的。

強制運行模式

1.在自動運行模式下，如果系統處于非定時時段，按遙控器“強制”鍵進入強制運行模式，可使系統進入工作狀態，此模式持續到下一個定時時段的開始。此強制工作時段的溫度上下限為個定時時段的溫度上下限。

2.在自動運行模式下，如果系統處于定時時段，按遙控器“強制”鍵進入強制運行模式，可使系統進入非工作狀態，此模式持續到本定時時段的結束。

全天工作模式

在全天工作模式中系統不分定時時段和非定時時段，其工作時間為0～24小時，工作的溫度上限為60度，下限為50度。

超溫保護和報警功能

當系統檢測到的當前水溫超過了85度時，為防止爐體內水氣化，控制器進入超溫保護狀態，此時控制器切斷三個加熱體的控制電源，同時水泵開始運行以加速散熱，蜂鳴器鳴叫，顯示屏故障1閃爍，提示用戶應立即切斷外部電源檢查故障。故障排除后，當控制器檢測到水溫下降到80度以下時，系統又恢復到原來的工作狀態。

缺水保護和報警功能

當系統檢測到水位開關斷開時，控制器進入缺水保護狀態，此時控制器切斷三個加熱體和水泵的控制電源，蜂鳴器鳴叫，顯示屏故障２閃爍，提示用戶應立即切斷外部電源檢查故障。故障排除后，當系統檢測到水位開關閉合時，系統又恢復到原來的工作狀態。

低溫防凍保護功能

系統在待機或停機狀態,只要檢測到當前水溫T≤8度，系統將自動進入低溫防凍模式，具體說明如下：

a)當檢測到實時溫度T≤8度時，系統開啟加熱器，隨后進入加熱狀態，水泵開始工作；

b)當檢測到實時溫度Ｔ≥10度時，加熱器關閉，水泵運行2分鐘，待水箱中的余溫散去后關閉。

掉電參數記憶功能

設置的六時段開關機時間、溫度上下限、功率、實時時鐘等會(huì )自動進行記憶，即使失電又來電，重新開機仍可保留原設置的內容不變。

3、功能使用

開機、關機：

插上電源，系統開機，顯示屏被點亮，蜂鳴器發出短暫的響聲，系統進入自動運行模式。此時按下“開/關”鍵，系統進入關機狀態。加熱器關閉，水泵運行5分鐘左右后關閉。再次按該鍵，系統重新開機。

六段定時工作時段設置：

在開機狀態下，按“設置”鍵，進入“定時1設定”狀態屏幕顯示定時一，此時開機時間的小時段閃爍，按“上下”鍵調整開機時間的小時位，按“設置”鍵保存并自動進入“分鐘調整”狀態，調整分鐘后按“設置”進入關機時間設定。關機時間設定操作與開機時間時間設定方法相同。

開關機時段設定完成后，按“設置”鍵，進入溫度上限設定、溫度下限設定。定時一設置完成后依次進入定時二至定時六設置狀態。其操作同定時一。

注：用戶設定“開機時間”和“關機時間”應該在24小時內分段，可分為一段，也可以不分段。本系統具有“邏輯合理性判斷”能力，可使用戶設置的各時間段之間不出現套迭，當用戶設定的時段套迭時，系統將以后設置為準，將時段關機時間前推，將后一時段開機時間后移；系統將按照用戶設定的開機時間的大小順序自動重新排列。

工作模式選擇：

系統開機進入自動運行模式，按遙控上的“24h”鍵系統可進入全天工作模式，此時被點亮，再次按下“24h”鍵返回自動運行模式，此時熄滅。按遙控器上的“強制”鍵系統進入強制運行模式，此時被點亮，再次按下“強制”鍵，或此時段過去，系統可返回自動運行模式，熄滅。



時鐘校正：

定時時段參數設定完成后，再按“設置”鍵，進入“時鐘校正”狀態，顯示屏右上角的小時段閃爍，按“上下”鍵調整后，按“設置”鍵保存并自動進入“時鐘校正分鐘”狀態。按“上下”鍵調整后，按“設置”鍵保存并自動進入下一設置狀態。

功率選擇：

時鐘確認完畢后進入“功率選擇”狀態，此時屏幕閃爍，按“上下”鍵選擇或或，按“設置”鍵保存并退出設置狀態，此時蜂鳴器長鳴一聲。

注： 1個火苗表示工作過程中多可打開一組加熱器；

2個火苗表示工作過程中多可打開兩組加熱器；

3個火苗表示工作過程中多可打開三組加熱器。



工作過程中并非同時打開，而是順序從某一個加熱體開始每隔10秒開啟一個。

注：在設置過程中按一下遙控器“存儲”鍵或不進行任何操作25秒，可保存設置參數，退出設置狀態。

七、系統加熱器

1、系統加熱器開啟的條件：

a) 運行時間在屏幕所顯示的工作時段內；

b) 顯示的水溫低于本時段的水溫設定下限；

c) 系統工作在防凍狀態下，低于8度時，開啟加熱器。

2、系統加熱器關閉的條件：

a) 系統在工作時段，顯示的水溫本時段的水溫設定上限；

b) 系統不在定時工作時段，且不在防凍工作狀態下；

c) 系統工作在防凍模式下，10度時，關閉加熱器。





八、系統水泵運行的條件

任何一組加熱器工作;

水泵停轉后計時到30分鐘，水泵就運行2分鐘;

九、技術指標和參數：

1．控制精度：1.5℃

2．測量溫度精度：≤1.5℃

3．控制器功耗：<５Ｗ

4．EMC符合CCC認證要求

5．溫度傳感器：10K±１% ； B25／50：3950Ｋ±１%

6. 過熱保護：250VAC／5A，85℃

十、設計參數

1）額定輸入工作電壓：220VAC/50HZ;(可在150～250VAC運行)

2）各外設（水泵，外接電源端）均使用20A接線端子與電控板連接；

3）面板上的按鍵均采用PCB按鍵，PCB板采用￡＝1.6mm阻燃紙板；

4）電源控制板與顯示板之間用耐溫125oC, 線長L=600mm排線連接；

5）各外設繼電器采用情況：

1.水泵采用允許觸點電流為10A以上的繼電器；

2.加熱器采用3個允許觸點電流為30A以上的繼電器；

6）測溫探頭為￠6mm銅質，其精度為±1％，引線耐溫180℃,

線長600mm，配2P插頭．
