六時間段電鍋爐溫度控制器說明書

(HSDZ-SXBP-3)



保定宏實新能源科技有限公司

手機：



使用前請詳細閱讀本說明書

一、綜述

電采暖爐溫控器是專為民用、工業用中小型電采暖爐開發的一款控制系統。該控制器采用的微處理芯片、實時時鐘模塊、LED顯示技術，具有采樣、控制合理、智能程度高、時間顯示準確可靠、參數掉電不丟失、顯示美觀大方、視角大等優點。本控制器采用三板結構，安裝使用十分便捷。本系統設有六時段定時、功率三檔可調、全天工作模式、強制水泵運行、防凍等功能。人性化的系統設計使您更加隨心所欲、居家生活更加方便。系統的低溫防凍保護模式使您更無后顧之憂。目前電鍋爐控制器已在北京、河北、山東、遼寧等多家民用電采暖爐廠配套使用,其完善的性能，可靠的質量，贏得了用戶的一致好評。

二、本系統功能特點

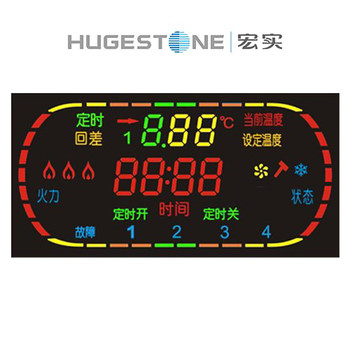

1. LED屏顯示，色彩豐富，圖案美觀，界面清晰。

2. 有防凍、過溫、缺水等保護功能，系統運行安全可靠。

3. 無線紅外遙控器，使用操作簡便易行。

4. 控制器由電源板、顯示板、繼電器板組成，叁塊電路板用電纜相互連接，安裝使用十分方便。

三、系統使用的基本條件：

1 .電源電壓適用范圍：輸入電壓 AC176V~242V(單相)

2 .交流輸入電源頻率：50Hz

3 .工作環境溫度 －15℃～＋70℃

4 .工作環境濕度：RH20％～95

5. 溫度設定范圍：＋11℃～＋85℃

6. 當前溫度顯示范圍：0℃～＋99℃

四、系統的結構組成

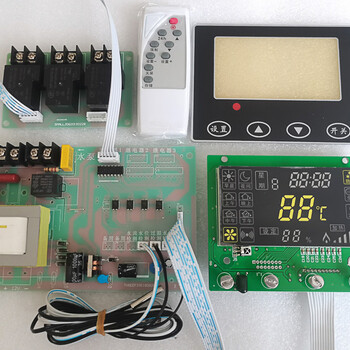

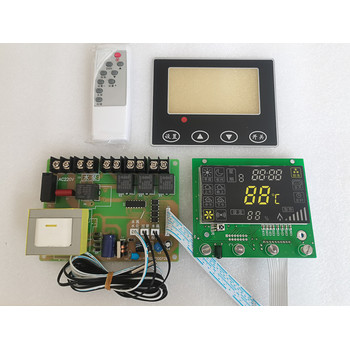

系統組成：

1. 電源（控制）板 1塊

2. 顯示板 1塊

3. 繼電器板 1塊

4. 遙控器 1個

5. 面膜 1張

6. 水溫傳感器（黑色圓頭） 1根

7. 過溫保護傳感器（黑色扁平頭） 1根

8. 2 P白線（外接水位開關） 1根

9. 5 P排線 1根

電源（控制）板：

電源控制板（簡稱電源板）為控制系統提供工作電源，并對整個系統強電實現控制輸出。其接口如下：

1. AC 220V 交流220V電源輸入

2. 水 泵 水泵接口(干接點，控制火線)

3. 水溫檢測 水溫傳感器探頭接口

4. 過溫檢測 過溫保護傳感器探頭接口

5. 水位檢測 水位開關插座（水位開關默認不附帶）

6. 10P排線 與顯示板相連電纜接口

五、安裝

將電源板、顯示板、繼電器板固定在采暖爐箱體內適當位置，用連接電纜將電源板與顯示板連接在一起，用5-Pin排線將電源板與繼電器板連接，將水溫傳感器探頭和過溫保護傳感器探頭接插到電源板的相應位置，將水溫傳感器探頭安裝在爐體的回水管處，將過溫保護傳感器探頭安裝在爐體出水管處，面膜黏貼在箱體前面板上，注意使面膜正對顯示屏。將主電路中的三個加熱器分別連接到繼電器板上的接線端子上。將電源板電源連接到采暖爐電源上。（詳細連接請參考附圖）

注: 連接電纜都具有方向，連接時請注意。

箱體內主電路可能對控制器造成一定干擾，安裝時請采取相應措施（如安裝金屬屏蔽罩、強弱電線路要有一定的分隔距離）防止干擾。

為防止運輸過程中電纜脫落，建議連接后使用熱溶膠對插頭插座的連接處加以固定。



六、使用方法

通電前先檢查各部分電路是否已按要求連接。

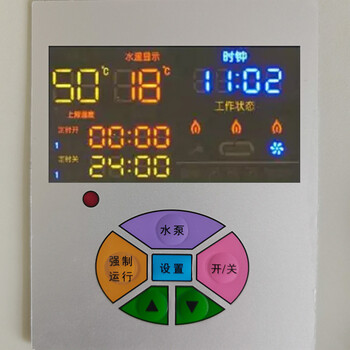

操作說明

1.開關機

a．按膜鍵或者遙控器的開關鍵，開機或者關機。關機后即進入防凍模式，水泵運行120秒停止工作。

b．在設置界面，按一下此鍵，保存設置參數并退出到主界面。

2.強制水泵

按遙控器的“強制”鍵，控制水泵的強制運行或者退出。按一下“強制”鍵則強制水泵運行。再次按下“強制”鍵，退出強制水泵運行。水泵強制運行時，屏上代表水泵運行的指示燈閃亮；退出水泵強制運行后，此指示燈按程序指令工作指示（常亮或常滅）。

3.切換全天和定時模式

在開機情況下，持續按膜鍵“上鍵”10秒或者按一下遙控器的“24h”鍵切換工作模式，來選擇全天模式或者定時模式。

4.全天模式的溫度設置

在全天模式下按膜鍵的“設定”鍵或者遙控的“設置+”鍵進入全天模式的溫度設定界面，按“上鍵”或者“下鍵”上下調整溫度。設定完成后，按膜鍵的“開關”鍵或者遙控器的“存儲”鍵，存儲設定結果并返回主界面；或者不按任何鍵，延時25秒鐘后，因為設定超時，存儲設定結果并返回主界面。

5.定時模式時段及溫度設置

在定時模式下按膜鍵的“設置”鍵或者遙控的“設置+”鍵進入定時模式的溫度設定界面，按“上鍵”或者“下鍵”上下調整溫度。按“設置”鍵切換設置項。分別可設置早晨、上午、中午、下午、晚上、夜間的起始時間和溫度。設定完成后，按膜鍵的“開關”鍵或者遙控器的“存儲”鍵，存儲設定結果并返回主界面；或者不按任何鍵，延25秒鐘后，因為設定超時，存儲設定結果并返回主界面。



注：用戶設定“開機時間”應該在24小時內分段，本系統具有“邏輯合理性判斷”能力，可使用戶設置的各時間段之間不出現套迭，當用戶設定的時段套迭時，系統將以后設置為準，將時段開機時間前推，將后一時段開機時間后移；系統將按照用戶設定的開機時間的大小順序自動重新排列。



6.系統時鐘設置

在開機狀態下，按設置鍵依次設置完六定時時段的參數后，即可進入時間設定界面，可分別設定當前的時、分、及星期。設定完成后，按膜鍵的“開關”鍵或者遙控器的“存儲”鍵，存儲設定結果并返回主界面；或者不按任何鍵，延時25秒鐘后，因為設定超時，存儲設定結果并返回主界面。



7.恢復出廠設置

按一下膜鍵的“下鍵”放開，持續按膜鍵的“上鍵”10秒，聽到蜂鳴器滴滴兩聲后，即成功恢復出廠設置。



系統出廠參數如下



全天模式：



出廠默認溫度50℃。

七、功能描述

1.定時運行模式

開機后即自動進入到該工作模式，在該模式下，系統會(huì )根據系統時鐘自動判斷當前時間段（共有早晨、上午、中午、下午、晚上、夜間六個時間段），并按照當前時間段設定的溫度運行。在此模式下水泵一直處于開啟狀態。



2.全天工作模式

在全天工作模式中，系統一直運行，其工作時間為0～24小時，并按照全天模式設定的溫度運行。



3.超溫保護和報警功能

當系統檢測到的當前水溫超過了85度時，為防止爐體內水氣化，控制器進入超溫保護狀態，此時控制器切斷三個加熱體的控制電源，同時水泵開始運行以加速散熱，蜂鳴器鳴叫，同時顯示屏上顯示故障相應的故障代碼，提示用戶應立即切斷外部電源檢查故障。故障排除后，當控制器檢測到水溫下降到80度以下時，系統又恢復到原來的工作狀態。



4. 缺水保護和報警功能

當系統檢測到水位開關斷開時，控制器進入缺水保護狀態，此時控制器切斷三個加熱體和水泵的控制電源，蜂鳴器鳴叫，顯示屏E0閃爍，提示用戶應立即切斷外部電源檢查故障。故障排除后，當系統檢測到水位開關閉合時，系統又恢復到原來的工作狀態。

5低溫防凍保護功能

系統在待機或停機狀態,系統將自動進入低溫防凍模式，只要檢測到當前水溫T<8度，加熱體會(huì )自動運行防凍，具體說明如下：

a)當檢測到實時溫度Ｔ≤8度時，系統加熱器進入加熱狀態，水泵開始工作；

b)當檢測到實時溫度Ｔ≥10度時，加熱器關閉，水泵運行2分鐘，待水箱中的余溫散去后關閉。



6掉電參數記憶功能

設置的六時段開始、結束時間、溫度及實時時鐘等參數會(huì )自動進行記憶，即使掉電又來電，重新開機仍可保留原設置的內容不變。



八、系統加熱器運行的條件

系統加熱器開啟的條件：

a) 系統工作在全天或者定時模式下，開啟加熱器。

b) 顯示的水溫低于本時段的水溫設定值；

c) 系統工作在防凍模式下，低于8度時，開啟加熱器。

系統加熱器關閉的條件：

a) 系統在工作時段，顯示的水溫本時段的水溫設定上限；

b) 系統不在定時工作時段，且不在防凍工作狀態下；

c) 系統工作在防凍模式下，10度時，關閉加熱器。





九、系統水泵運行的條件

任何一組加熱器工作

水泵停轉后計時到30分鐘，水泵就運行2分鐘。

十、技術指標和參數：

1．控制精度：1.5℃

2．測量溫度精度：≤1.5℃

3．控制器功耗：<5Ｗ

4．EMC符合CCC認證要求

5．溫度傳感器：10K±１% ；B25／50：3950Ｋ±1%

6. 過熱保護：250VAC／5A，85℃

十一、設計參數

1）額定輸入工作電壓：220VAC/50HZ(可在150~250VAC運行)；

2）各外設（水泵，外接電源端）均使用20A接線端子與電源控制板連接；

3）PCB板采用￡＝1.6mm阻燃紙板；

4）電源控制板與顯示板之間用耐溫125℃, 線長L=600mm排線連接；

5）各外設繼電器采用情況：

1.水泵采用允許觸點電流為10A以上的繼電器；

2.加熱器采用3個允許觸點電流為30A以上的繼電器；

6）測溫探頭為￠6mm銅質，精度±1％，引線耐溫180℃, 線長600mm，配2P頭。

主營產品: 電采暖爐溫控器,電鍋爐溫控器

保定宏實新能源科技有限公司是集研發，生產， 銷售為一體的電采暖爐企業， 在采暖爐控制器領域有著十多年的研發生產經驗，所研制的溫控器在產品性能，技術指標以及使用體驗方面，已經達到同行業水準。 依托在電子領域多年的經驗，較新設計生產的電采暖爐系列產品，因適用于環保熱源，控制性能極其穩定且體積小巧，已經被用戶廣為認可，反響。自2004年迄今十多年，我們充滿自信，力爭成為被人們所信賴，與社會(huì )共同發展和公開的公司。 致力環保，讓天空更藍，宏實新能源為擁有一個更加美好的環境而努力，再努力！

•

  井筒電磁熱風機觸摸屏控制系統

  1600元

  產品名：PLC熱風機

•

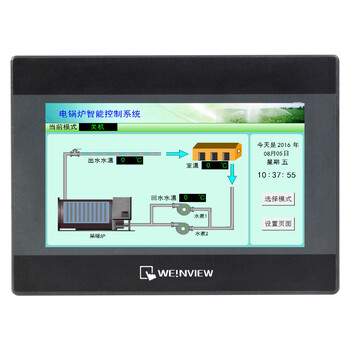

  智能液晶觸摸屏電采暖爐溫控器7寸10寸屏電鍋爐控制器PLC控制系統
