鉆孔深度3400mm額定功率183.5kw整機尺寸16789*2926*3817mm行走速度12km/h離地間隙370mm主電機功率55/75kw鉆桿長度3700mm推進梁總長5315mm大爬坡能力14°整機重量52000kg

鑫通多臂鑿巖臺車工作原理及內容：隧道機械化施工主要工藝為光面爆破法，過程中采用多級復式楔形掏槽，并將、二、三排掏槽孔采用φ76鉆孔、φ70藥卷裝藥，提高炸藥耦合系數。各炮孔的沖擊波向其四周傳播，相鄰炮眼的沖擊相遇，則產生應力波的疊加，并產生切向拉力，拉力的大值發生在相鄰炮孔中心邊線的中點，當巖體的極限抗拉強度小于此拉力時，巖體便被拉裂，在炮孔中心邊線上形成裂縫，隨后，爆炸氣體的膨脹使裂縫進一步擴大，形成平整的爆裂面。

多臂鑿巖臺車優勢：?機械化代替人工施工給整個工程本身的安全風險降到了低，相同的施工時間由原來18-20人的施工減少到了5人以?xún)?，同時每循環進尺也由人工平均循環進尺3.6m增加到了4.2m。采用全電腦三臂鑿巖臺車快速施工，利用臺車自動定位功能確保了鉆孔精度，克服了硬質圍巖鉆孔難的問題，提高了鉆孔工效，改善了工人作業環境，節約勞動力，降低了隧道掌子面鉆孔作業人員的勞動強度與安全風險。采用中深孔微差光面爆破及多級復式楔形掏槽，克服了溝槽效應等技術問題，通過優選爆破器材、優化炮孔設計、優化爆破參數等，使炮眼利用率平均90%以上，炮眼痕跡保存率達80%左右。

隧道掘進采用全鑫通電腦三臂鑿巖臺車進行掌子面的鉆孔工作。三臂臺車作業過程中，距離掌子面10米，在初期支護下作業，程度避免了落石等危險，保障了作業人員的安全；同時臺車封閉駕駛室操作及高壓水洗孔模式，確保作業人員的職業健康。

三臂鑿巖臺車優點：的鑿巖臺車巖體質量分析系統，實時監測巖石參數隨鉆進深度的動態變化，生成鉆孔巖石參數三維模型圖、隧道斷面巖石云圖，還原圍巖地質信息。布孔軟件生成臺車系統可識別的隧道布孔圖及孔位路徑規劃文件，實現臺車后臺自動布孔及臂架位姿引導，節省掌子面標點時間30-40min。

鑫通機三臂鑿巖臺車智能化鉆孔：全站儀、全斷面掃描儀定位（選配功能）可實現自動車體導航定位?；陬A設布孔圖，啟動全自動鉆孔，實現鑿巖臺車智能化對孔、自動開孔、全功率鑿巖、自動回退鉆孔作業；同時，具有多種孔深控制模式供客戶選擇。

鑫通機械電腦三臂鑿巖臺車具有自動定位及鉆孔功能。將設計參數錄入臺車電腦，臺車通過3D掃描儀對隧道拱墻上的已知點的識別，即可計算出臺車相對于隧道的位置。通過臺車的定位和設計參數（線路、開挖輪廓、爆破設計等）的導入、計算，臺車中控平臺中會(huì )顯示具體炮孔的深度、位置及角度等信息，操作手按照電腦顯示操作手柄即可完成炮孔的施鉆。

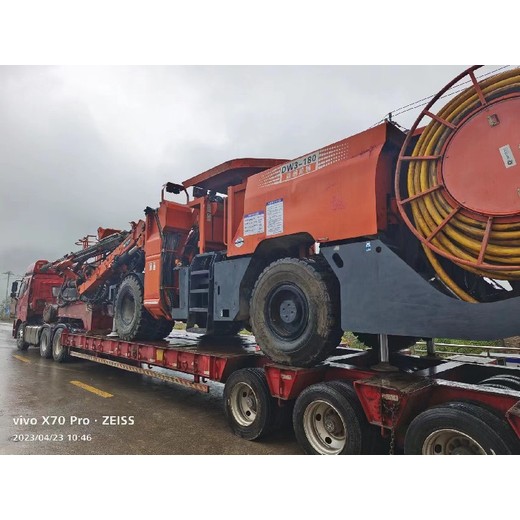

鑫通機械三臂掘進鉆車是一款型設備，主要部件采用進口品牌。液壓系統采用先導控制方式，配備三條重型鉆臂，三條鉆臂立液壓系統控制，同時配備有鷹式高臂座，大大增加了作業面積。設備性能可靠，定位，鉆孔速度快，鉆具消耗低，工作范圍廣，應用于鐵路、公路、、水利、礦山等大中型隧道的鉆爆法施工掘進鉆孔作業或錨桿孔

鑫通隧道掘進機具有遠程地質鉆探及地質分析、臺車自動定位、3D輪廓掃描、自動鉆孔與數據綜合處理等8大功能。效果降人力、提效率、避風險，一改傳統人工鉆爆作業弊端，實現當下施工數據的智能化分析和下一步施工參數的動態化調整。

鑫通多臂鑿巖臺車具有眾多優點，，它能夠顯著提高隧道掘進速度，縮短工期；其次，它能很好地控制隧道超欠挖，調整錨桿打設角度，對提高隧道施工質量起著非常重要的作用；再者，采用機械代替人工開挖能夠大幅度降低隧道施工的安全隱患，對工程建設的安全有著舉足輕重的意義。
