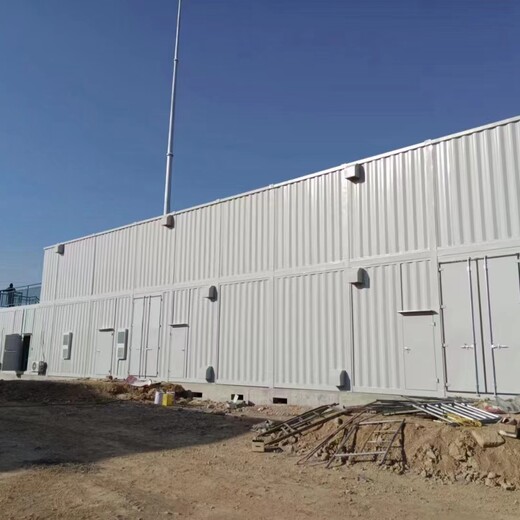

一二次設備雙層預制艙 35kv預制艙 10kv預制艙制造廠家

預制艙主要特點：

全預制艙裝配式變電站改變了變電站傳統的電氣系統布局、土建設計和施工模式，通過工廠生產預制、現場安裝兩大階段來建設變電站。其標準化設計、模塊化組合、工業化生產、集約化施工，使變電站建設含量高、環境污染少、精細化建設的道路。

1.在土建方面：改善了傳統月電氣系統布局，貫徹建筑節能、節材、節水、節地方針，力求使建筑結構輕型化，利用現場拼接工藝，變施工串連流程來縮短施工周期。

2.電氣方面：需制定變電站通用設計、部件加工詳圖、工廠的生產工藝、現場拼接工藝、建筑取費定額、裝配式建造管控六大標準體系。

3.全預制裝配式變電站建造模式，需要現代預制件、鋼構件的工廠做支撐，改變傳統模式的重新定義。滄州

預制艙是我國電力設施發展的新科技，金屬焊接結構（集裝箱預制艙箱變）的預制艙體成了電力發展的重要組成部分。

一、 一次設備預制艙預制艙強度
1.預制艙艙體底架由型鋼焊接而成，艙體骨架為焊裝一體式結構，主要鋼材材質應選用碳素結構鋼，屈服強度不小于235MPa，應有足夠的機械強度和剛度，在起吊、運輸和安裝時不會(huì )產生變形，GB17467《高低壓集成式變電站》防沖擊試驗要求，并耐受以下的負荷和撞擊：
a)頂部負荷：小值為2500N/㎡（樹立負荷或其他負荷）；鋼結構的頂部載荷為：0.85KN/㎡。
b)在面板、門和通風口上的外部機械撞擊：外部機械撞擊的撞擊能量為20J，對應的防護等級為GB/T20138的IK10。
2.預制艙框架及頂蓋均采用冷軋鋼板，框架鋼板厚度不得小于2.5mm；門和頂蓋鋼板厚度不得小于2mm；底板厚度不得小于3mm；不允許使用彩鋼板、鍍鋅板等金屬材料拼裝式艙體。
3.預制艙設計應符合GB50011-2010《建筑抗震設計規范》等相關標準，滿足水平加速度0.3（g），垂直加速度0.15（g）的抗震要求，抗震設防烈度8度，并提供由三方機構出具的相應的計算說明書或報告。

4.預制艙采用斷橋技術達到保溫效果的同時，應滿足艙體足夠的機械強度，內外鋼板間通過沖壓槽孔點焊連接，內襯型鋼，設置立支架，立體結構應根據承載計算設計足夠的支撐結構并提供相應的有限元模型結構強度分析報告。
二、一次設備預制艙預制艙防腐
預制艙防腐處理應遵循ISO 12944《色漆和清漆 防護漆體系對鋼結構的腐蝕防護》標準，采用多道防腐工藝，包括前處理、鋅層、中間層、面層等多重處理工藝，前處理滿足滿足鋼板表面足夠的粗糙度，鋅層厚度不應小于60μm，中間層及面層等總厚度不應小于200μm，滿足艙體在C4環境下達到30年不銹蝕的防腐水平。
滿足提供由檢測機構出具的相應預制艙防腐型式試驗報告。
三、一次設備預制艙預制艙保溫
1.預制艙艙體應運用“冰箱”保溫措施與工藝，采用雙層鋼板（內部填充物采用建設部許可聚氨酯防火保溫材料，確保整個預制艙的保溫和防火性能）+環保金屬裝修層。門板厚度不低于50mm，滿足達到“24墻”保溫功效。
2.預制艙采用雙層鋼板且內外層鋼板間滿足處于懸浮狀態（點接觸斷橋技術），小間隙不小于3mm, 內外層鋼板之間填充阻燃發泡保溫材料(聚氨酯) ,保溫材料隔熱系數< 0.024w/（m.k），密度37kg/m3, 內外層鋼板的熱傳導率小于2%。
3.艙體內設置自動溫控系統，并加裝工業型加熱裝置，具備長時間加熱功能，不得采用民用電暖氣或暖風機，以滿足艙體內的運行環境的穩定性。

預制艙概述
預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體、二次設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。預制艙及其內部的二次設備實現整套二次設備由廠家集成，實現工廠化加工，減少現場二次接線，減少設計、施工、調試、工作量，簡化檢修維護工作，縮短建設周期，有效支撐了電網建設。
預制艙具有標準化、模塊化、預制化的技術特點。廠家可根據設備柜體的實際需要定制特定尺寸，以便適應設備的正常運行。

（1）預制艙的基本結構，預制式二次組合設備艙，二次設備、空調、照明、消防、安防、圖像等設備構成，艙體內所有設備均在工廠內完成相關接線，及調試工作，并作為1個整體或2~3個單體運輸至現場。

為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，抗震強度需達到8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。

（2）預制艙的內部空間和結構，艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需要滿足設備運行和檢修人員的工作要求，需對艙體內部進行檢修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻隔陽光照射箱體隔熱功能，艙內的照明空調可根據需求選擇不同的實現方式，為了有效的節約，艙內安裝工業空調和排風系統，可實時調整艙內的運行運行環境；由于目前都采用無人值守方式，艙內還須安裝安防、圖像、圖像監控、火災報警系統；接線布置可根據設備的正常運行適當布置。
預制艙技術特點
預制艙了變電站“標準化設計、預制艙生產廠家工廠化加工、裝配式建設”全新建設模式。新的建設模式：減少占地面積、節約環境資源、降低基建投入成本，同時有效縮短了智能變電站的建設、調試周期，實現建站；新的建設工藝：模塊化設計，方便拆裝組合；可以更換設備，易于建立檢修元件庫，減少備用間隔投資；通用工藝，簡化裝配，節能環保，提高現場施工效率，同時又確保了工程實施的安全和質量水平；新的自動化技術：提升了變電站的總體智能化水平，提高了變電站的安全可靠性，進一步凸顯了變電站工業設施的定位，為智能電網的綠色、健康發展奠定了堅實基礎。
