VMC-1890 立式加工中心 機型特點說明

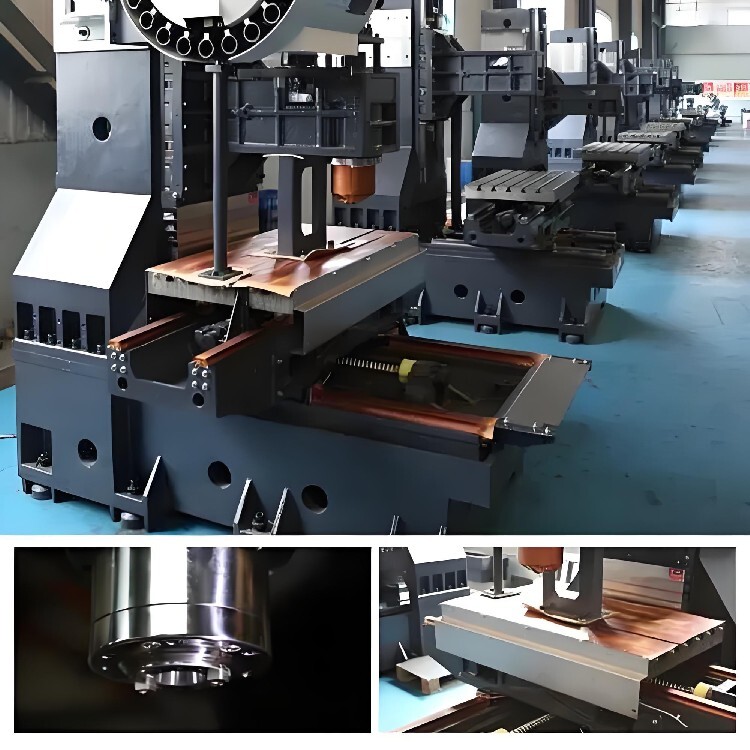

VMC-1890 所有鑄件經過電腦計算分析，合理的結構強度及加強筋的搭配，提高機械之高剛性。鑄件材質采用米漢納(密烘)鑄件 HT300。能機床長期的穩定性和加工，鑄件均做的退火處理，有利消除內應力,防止長期使用鑄件變形。
底座設計:
機臺底座結構寬實，全為重負荷全支撐設計，可確保加工時之重切屑能力, 機臺底座采用油水分離盒設計，避免切削液因混合而劣化，延長切削液的使用。
立柱設計：
立柱為人字型三角結構，鞍座加寬加長，重負荷全支撐設計，結構結實。主軸頭及主軸設計：
主軸頭內以筋骨強化結構，接觸長度比率適當，更能提供主軸之穩固支撐, 主軸中心到立柱 Z
軸軌道面距離為 932mm，加工范圍更大。
主軸采用德國 FAG P4 級或日本 NSK P4 級高速高精密級斜角滾珠軸承，標準轉速可達 6000rpm， 主軸裝配利用 IRD 動態平衡校正設備，線上直接校正主軸動態平衡，使主軸在高速運轉時避免產生共振現象，確保佳的加工精度。主軸使用高強韌四瓣爪拉刀，接觸面大，抓刀力強，刀柄拉釘損耗小，壽命長。標準配備的主軸氣幕防塵裝置杜絕了加工過程中鐵屑和灰塵侵入主軸軸承現象， 了主軸內部的純凈品質。從而也起到延長使用壽命。
2: 傳動方式：螺桿及線軌
三軸馬達與精密高速滾珠螺桿采用臺灣上銀 C3 級或銀泰 C3 級直結傳動及裝配預拉，提前消除機床連續運動產生的熱升溫而造成的螺桿膨脹。X/Y/Z 軸采用滑動導軌支撐，可支撐重負荷、快速移動，確保定位精度更佳，X、Z 軸方向滑動導軌各 2 根，Y 軸方向滑動導軌 4 根，使機床在切削時及移動時獲得佳的切削剛性及穩定性,具有高剛性、低噪音、低摩擦的特性，Z 軸配合氮氣配重，無下滑現像，以確保主軸擁有的剛性和強度及佳的切削穩定性。機臺快速位移X/Y/Z 軸 24m/24m/20m/min,率加工,減少加工時間。
3:刀庫設計：
采用臺灣刀庫,快速、簡易操作及命的刀具交換裝置，提供平穩可靠的的刀具交換動作。特的刀具交換裝置設計，已更新為電子式煞車驅動機構，去除了以往凸輪式結構使用幾年后出現煞車片磨損需要更換問題。
4:板金設計：
設計的機臺鈑金外型美觀,符合人體工學及國家 CE 標準,廣受用戶贊賞歡迎,配置防爆鋼化玻璃,防護工件飛出誤傷人員,側窗都配有兩道安全門鎖,避免操作人員開啟造成意外。排屑功能上，VMC-1890 設計為機內底盤沖水裝置，切屑片被沖屑裝置的大量切削液帶至機器前端的履帶式除屑機（含積屑小車）。機器內配置有高亮度的 LED 工作燈，便于操作者裝卸工件、量測等工作， 配置的工作燈具有防塵、防爆等功能。
5:配電設計及面板：
操作面板采用臺灣品牌原裝進口面板,所有主要線材采用臺灣原裝進口線材,可耐外力拉扯耐油污腐蝕耐高溫,質量達日本機臺等級,于一般國產品牌廠使用粗糙線材,容易出現線材老化按鍵接觸不良問題?；顒?dòng)式手輪旋轉零件采用日本進口,使用壽命更長,背面配有強力磁鐵,操作時可以穩固吸附在任意金屬鈑金上面方便使用,且具有軸別的選定，進給率的選擇等多項功能，配有撓性延長線，方便刀具設定與工件座標設定，操作方便。電氣箱配有干燥除濕包,避免空氣中的濕氣造成電器組件生銹。
VMC-1890 機型規格表
規格/機型 單位 VMC-1890
加工范圍
X 軸行程(左右) mm 1800
Y 軸行程(前后) mm 900
Z 軸行程(上下) mm 800
主軸鼻端至工作臺面距離 mm 150-950
主軸中心至立柱軌道面距離 mm 992
工作臺規格
工作臺尺寸 (X 軸方向) mm 2000
工作臺尺寸 (Y 軸方向) mm 900
工作臺大載重 kg 2000
主軸規格
主軸轉速（皮帶式） rpm ? 190-BT50-6000
主軸內孔錐度 BT50-45°
主軸推薦馬力 kW 15/18.5（高扭矩IP電機）
主軸馬達堵轉扭矩 NM 196
進給系統
G00 快速進給 (X/Y/Z 軸) m/min 24/24/24
G01 切削進給 mm/min 1-10000
機器精度
X,Y,Z 定位精度 mm 0.005/ 300
X,Y,Z 重復定位精度 mm 0.008/ 300
刀庫系統 *機床電力需要KVA:40
刀庫類型 pcs 圓盤式 BT50-24T
換刀方式 隨機
換刀時間 sec T to T 2.2
大刀具直徑/相鄰無刀大刀具直徑 mm ?80 / ?200
大單刀重量 KG 15
大刀具長度 mm 400
機器尺寸 T型槽（寬*槽數*間距）：22*5*165
機器尺寸（長*寬*高） mm 5800*3000*2800（排屑機）
機器重量（約） Kg 15000
技術資料（電子版）
1. 機床電氣手冊 1 套
2. 系統編程、操作及維修手冊 1 套
3. 機器出廠精度檢測報告 1 份
