本文基于能量法，列出拍門運動的通用方程，然后以典型泵站為例，針對不同類型拍門（不同的安裝形式、門頁數和材質等），分析計算同等條件下拍門的開啟角和撞擊力，通過分析對比，綜合評價他們的優缺點，提出相關的結論及建議。論文對拍門的研究和工程設計有重要參考意義。
１拍門運動的通用方程 停泵閉門期間拍門的運動可分為正轉正流和正轉逆流２種情況。當在正流階段關閉時，拍門主要受水流沖力、運動阻力、附加阻力及浮重力的作用；逆流階段關閉時，拍門主要受動水壓力、運動阻力、附加阻力、浮重力的作用。其中，后３種力對門軸的力矩與正流階段相同。圖１為流道出口拍門的幾何傾角及安裝示意圖，由此可推導拍門運動的通用方程［１］。依次求得水流沖力、運動阻力、附加阻力、浮重和動水壓力對拍門產生的力矩Ｍ１、ＭＲ、ＭＤ、Ｍｓ和ＭＹ［４］，并按照動量矩定理，

雙扇拍門其中一扇的撞擊力。由表３可知，①雙扇拍門的開啟角α０略大于單扇拍門，由于在開啟角相差不大的情況下，雙扇拍門出流條件優于單扇拍門，所以相同條件下，雙扇拍門較單扇拍門能夠獲得較好的過流條件并受到較小的出流阻力。②閉門撞擊力方面，自由側翻式雙扇拍門閉門撞擊力是單扇的４２％左右，井蓋式雙扇拍門閉門撞擊力是單扇的４９％。由此可見，對于百里洲泵站，自由側翻式雙扇拍門減小閉門撞擊力效果比井蓋式雙扇拍門好。③雙扇拍門繞鉸軸的轉動慣量遠小于單扇拍門，并且水流在單、雙扇拍門上的作用點不同，雙扇拍門的作用點更接近于出流一側，這使得水流對雙扇拍門產生的力矩大于單扇拍門，故雙扇拍門能夠獲得較大的開啟角和較小的撞擊力。由此可以推斷，對同口徑、同條件下的拍門，當采用２個以上的多扇拍門時，可獲得更大的開啟角和更小的撞擊力。

訂貨說明：
1、注明材質（鑄鐵或鋼制），不注明時按鑄鐵生產。
2、安裝時采用法蘭連接，當采用預埋件的設置請參照鑄鐵鑲銅閘門樣本中的預埋鋼板形式。
3、圓拍門法蘭標準為GB/T9119-2000PN0.25MP

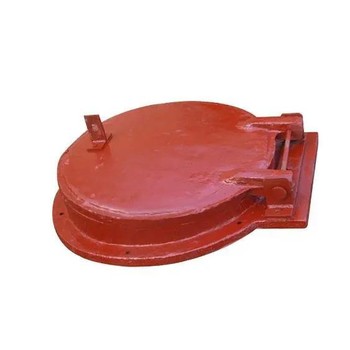

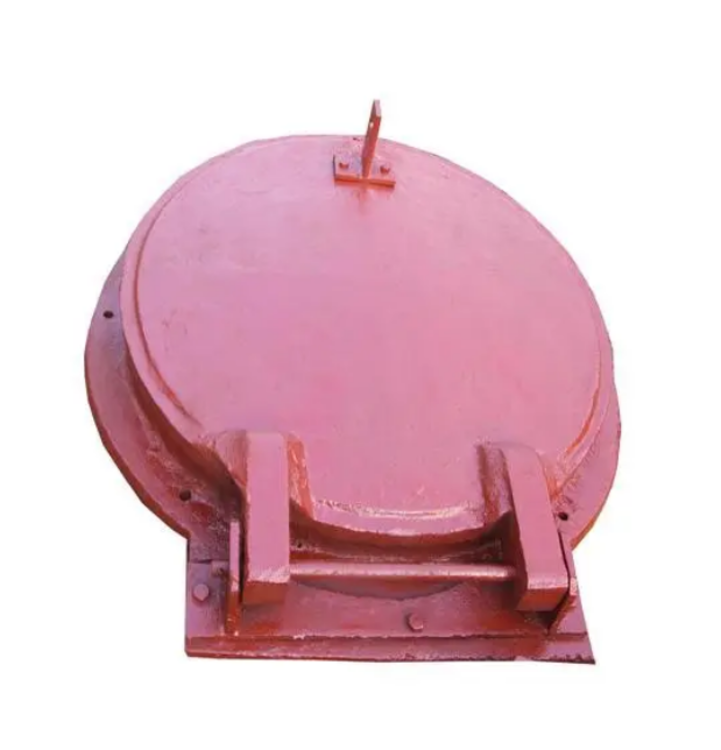

拍門規格分圓形拍門和方形拍門兩種，可根據出水口大小形狀設計生產；可分別為空心浮板式拍門和平板式拍門。適用于管道、污水處理，江河岸邊排水管出品處的一種單向閥，它具有自動開啟、閉合的功能；止水、防回流性能好；復合材料拍門耐腐蝕強，便于安裝管理。

•
