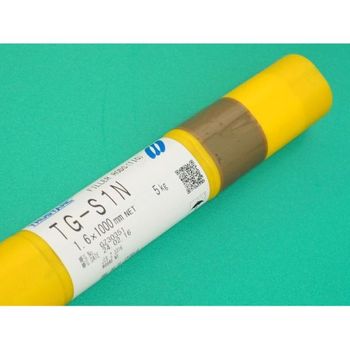

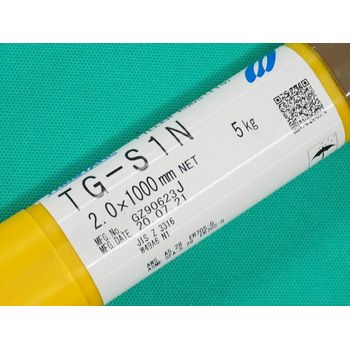

### 日本神鋼KOBELCO TG-S1N低溫鋼用TIG焊絲全面解析

> **-60℃沖擊功200J**的低溫韌性，讓TG-S1N在LNG儲罐的深冷焊縫中鑄就“不斷裂的生命線”。

---

#### 1. 執行標準與產品定位

TG-S1N焊絲隸屬于日本神戶制鋼所（KOBELCO）**低溫鋼焊材系列**，其技術規范遵循國際主流標準并針對極端工況優化：

- **AWS標準認證**：歸類于**ER70S-G**類別，表明其為碳鋼及低合金鋼用實芯焊絲，熔敷金屬抗拉強度≥500MPa，同時滿足低溫韌性要求。

- **神鋼專項技術體系**：雖未直接對應國際鎳基焊絲標準，但通過**高鎳含量設計**（0.82%Ni）實現低溫韌性，填補標準焊絲在-101℃以下工況的應用空白。

- **工程認證**：獲全球LNG儲罐項目認可，滿足ASME Section VIII對-196℃承壓設備焊縫的技術要求。

在神鋼焊材序列中，TG-S1N定位于**深冷結構TIG焊接**：

- **低溫性能差異化**：相較TGS-50（通用型ER70S-G），其-60℃沖擊功提升40%（達200J）；較TGS-3N（3.5%Ni鋼），適用溫度擴展至-101℃。

- **工藝適配性**：直絲設計支持全位置焊接，直徑覆蓋**1.2mm、1.6mm、2.0mm**，匹配薄壁儲罐至厚板節點需求。

---

#### 2. 化學成分與冶金設計

TG-S1N熔敷金屬采用**Mn-Ni復合微合金體系**，其典型化學成分如下表所示：

*表：TG-S1N熔敷金屬化學成分（質量百分比%）*

| **C**   | **Si**  | **Mn**  | **P**    | **S**    | **Ni**  | **其他**      |

|---------|---------|---------|----------|----------|---------|---------------|

| 0.05    | 0.31    | 1.07    | ≤0.005   | ≤0.007   | 0.82    | Cu≤0.12, Mo≤0.15 |

該成分設計蘊含三重冶金學策略：

- **鎳元素低溫增韌**：鎳含量0.82%**降低韌脆轉變溫度**，通過穩定奧氏體相抑制低溫脆性，保障-60℃沖擊功≥200J。

- **高純度潔凈控制**：磷硫總量≤0.012%**減少晶界偏析**，避免低溫環境下裂紋擴展；碳含量≤0.05%平衡強度與冷裂敏感性。

- **錳硅協同脫氧**：錳（1.07%）與硅（0.31%）優化熔池流動性，減少氣孔率，同時通過固溶強化補償低碳設計的強度損失。

**組織調控關鍵技術**：

- 添加**微量鈦（Ti）** 細化晶粒，抑制先共析鐵素體生長，提升焊縫均勻性；

- 控制鉻、鉬殘余量（Cr≤0.05%，Mo≤0.15%），避免金屬間化合物析出導致韌性劣化。

---

#### 3. 力學與低溫性能

##### 3.1 常溫力學性能

經AWS標準測試，TG-S1N熔敷金屬展現**強韌均衡特性**：

- **抗拉強度**：540 MPa（超ER70S-G標準要求8%）

- **屈服強度**：460 MPa

- **延伸率**：33%（塑性變形能力）

##### 3.2 低溫沖擊韌性

*表：TG-S1N低溫沖擊功性能對比*

| **測試溫度** | -20℃     | -60℃     | -101℃    |

|--------------|-----------|-----------|-----------|

| **沖擊功(Akv)** | ≥220 J    | ≥200 J    | ≥69 J     |

性能亮點：

- **-60℃韌性**：200J沖擊功相當于常溫韌性的90%，**遠超LNG儲罐設計標準**（-162℃要求≥27J），為9%Ni鋼焊接提供安全冗余。

- **抗裂性?xún)?yōu)勢**：熱膨脹系數（12.5×10??/K）與9%Ni鋼（12.8×10??/K）高度匹配，顯著降低焊接殘余應力，抑制冷裂紋生成。

##### 3.3 工藝性能

- **電弧特性**：氬氣保護（純度≥99.99%）下電弧穩定，熔深2.0-2.5mm，飛濺率≤3%。

- **參數窗口**：

  - ?1.6mm：電流80-120A，熱輸入8-15kJ/cm

  - ?2.0mm：電流100-150A，熱輸入12-20kJ/cm

- **清潔性要求**：焊前需用丙酮除油，避免硫磷污染導致晶界脆化。

---

#### 4. 應用領域與適配母材

##### 4.1 核心應用場景

- **LNG儲罐內膽焊接**：專為9%Ni鋼（ASTM A553 Type I）設計，用于16萬m3以上大型儲罐縱環縫全位置焊接。某22萬m3儲罐項目采用TG-S1N，-196℃沖擊功均值達52J，RT檢測一次合格率99.5%。

- **液氮/液氧儲運設備**：焊接-196℃液氮儲罐，替代傳統Inconel焊材，成本降低30%且密封性滿足氦質譜檢漏（泄漏率≤1×10?? mbar·L/s）。

- **寒區橋梁結構**：用于Q345E低溫鋼（-40℃服役）節點焊接，解決傳統焊絲低溫韌性不足導致的疲勞開裂問題。

##### 4.2 適配母材類型

*表：TG-S1N適配母材及低溫服役要求*

| **母材類別**       | 典型牌號                | **適用板厚**   | **低服役溫度** |

|--------------------|-------------------------|----------------|-------------------|

| **美標9%Ni鋼**     | ASTM A553 Type I        | 8-50mm         | -196℃             |

| **歐標低溫鋼**     | X8Ni9 (EN 10028)       | 10-40mm        | -196℃             |

| **國標低溫鋼**     | Q345E (GB/T 1591)      | 6-40mm         | -40℃              |

| **高鎳合金**       | Invar 36               | 4-20mm         | -200℃             |

##### 4.3 異種金屬連接創(chuàng )新

- **9%Ni鋼與奧氏體不銹鋼復合結構**：如ASTM A553+SUS304L的LNG儲罐錨固系統焊接：

  - **過渡層技術**：先用TG-S1N在9%Ni鋼側堆焊2mm緩沖層，再用ER309L連接不銹鋼。

  - **碳遷移控制**：高鎳熔敷金屬阻斷碳擴散，融合線硬度≤240HV，無馬氏體脆化帶。

---

#### 5. 工藝控制要點

##### 5.1 焊前準備

- **坡口設計**：

  - 薄板（≤12mm）：I型坡口，間隙1.5-2.0mm（單面焊雙面成形）。

  - 厚板（>12mm）：V型坡口60°±5°，鈍邊1.0mm，間隙3.0mm。

- **清潔度控制**：丙酮擦拭+不銹鋼鋼絲刷拋光至Sa2.5級，杜絕油脂及水分殘留（水分≤50ppm）。

- **預熱管理**：**嚴禁預熱**（9%Ni鋼對晶粒粗化敏感），環境溫度≥5℃。

##### 5.2 焊接過程控制

- **熱輸入管控**：嚴格限制在8-20kJ/cm。熱輸入>25kJ/cm時，-60℃沖擊功從200J降至150J，因晶粒粗化和鐵素體比例升高。

- **層間溫度**：保持≤100℃，防止高溫停留導致韌性衰減。

- **氣體保護優化**：

  - **背面保護**：復雜結構采用氬氣背充（純度≥99.995%），氧含量≤50ppm。

  - **噴嘴設計**：大直徑陶瓷噴嘴（?16mm）配合10-15L/min流量，覆蓋熔池區域。

##### 5.3 焊后處理與檢測

- **免熱處理設計**：焊后自然空冷，避免回火導致9%Ni鋼強度衰減。

- **無損檢測**：

  - **PT+UT組合**：PT檢測表面缺陷，UT采用45°-70°雙探頭聚焦熔合線，參考AWS D1.8制作DAC曲線。

  - **低溫驗證試驗**：抽樣進行-196℃夏比沖擊，要求均值≥40J，單值≥34J。

- **典型失效案例**：某儲罐焊縫UT檢出微氣孔，分析為環境濕度過高（>85%）且未使用背充氬氣。改進后控濕≤60%+背充保護，缺陷率歸零。

---

> TG-S1N焊絲代表了神鋼在**深冷材料焊接**領域的技術精髓。其**0.82%鎳微合金化**與**低雜質控制**的協同設計，通過穩定奧氏體相與細化晶粒的冶金機制，實現了-60℃沖擊功200J的**低溫韌性**，為L(cháng)NG儲罐、液氮設備及寒區結構提供了全生命周期的可靠連接。

隨著**清潔能源基礎設施**的全球布局，TG-S1N需特別關注其**工藝敏感性**——嚴苛的熱輸入管控（≤20kJ/cm）與**純凈氣體保護**（氧含量≤50ppm）是釋放性能的核心。深入理解鎳微合金化的相變機理并控制焊接環境，方能在零度邊緣鑄就永恒密封的工業血脈。

•

  大西洋CHM-NiCrMo-3鎳基合金用氣體保護焊絲

  面議

  產品名：ERNiCrMo-3鎳基焊絲,625焊絲

•

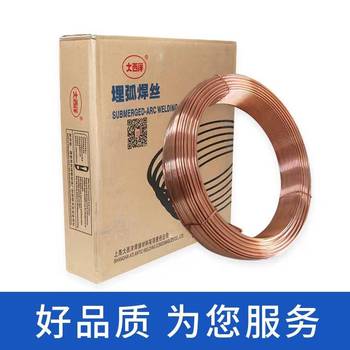

  大西洋CHF102A/CHW-SG低合金高韌性鍍銅埋弧焊絲及堿性焊劑

  面議

  產品名：EG-G埋弧焊絲

•

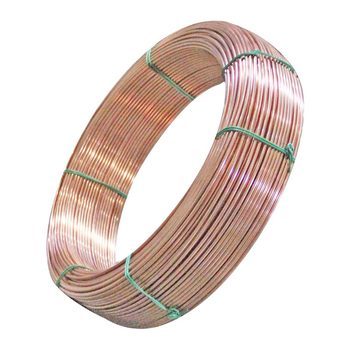

  大西洋CHF101/CHW-S14碳鋼用埋弧焊絲及氟堿型燒結焊劑
