D.壁掛式三通道積分器(Wallmount)
??壁掛式三通道積分器可以輸出0-1A的交流電流信號。在冶金、煉鋼等電弧爐與精煉爐等大電流系統中應用比較***。防護等級IP66.
?由于羅氏線圈的輸出信號與被測電流的變化率成線性關系，那么羅氏線圈的輸出信號進入積分器，準確的還原出被測電流的波形。
根據積分器是否供電可以分為：有源積分器 和 無源積分器
有源積分器：
有源積分器比無源積分器的應用更加的***，因為有源積分器可以測量更寬的電流范圍（大于100萬安培，小于1安培的都能測量），更寬的信號帶寬（小于0.1Hz， 大于1MHz）。?
對于測量低頻信號的羅氏線圈，其積分器的設計對整個測試的性能更是起著決定性的作用。
無源積分器：
????????無源積分器主要是一個 電阻/電容的等效網絡(luò )。
無源積分器僅僅適用于大型快變電流脈沖（大的 di/dt）的測量,因為它在低頻部分的性能很差，且只有當高脈沖引起的線圈大
積分器時間常數：
??積分器的特性取決于其本身的時間常數（RC），R是積分器的等效電阻，C是積分器的等效電容。
不同的R和C取值，直接決定整個電流傳感器的不同測試范圍。
以我們的柔性羅氏線圈為例，通過調整R,C兩個參數，可以使該電流傳感器的測量范圍從數毫安(mA) 到 數百萬安培。
帶寬：
?通常來說，基于羅氏線圈技術的電流傳感器包括一個線圈、和一個積分器。
?傳感器的低頻性能主要由積分器的設計決定， 而高頻部分的性能主要取決于線圈的屬性。
表示一個典型的低頻的幅度和相位響應。該圖顯示的有效跌落值為-0.2%/ms。
??無論任何的設計，羅氏線圈的幅度和相位響應都可以預先確切的計算出來，然后進行對應的修正和補償。
類似于一些極低相位誤差等特殊要求的定制，預算補償就顯得非常必要了。

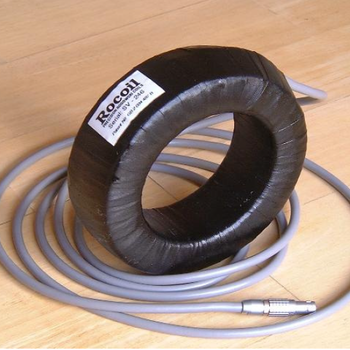

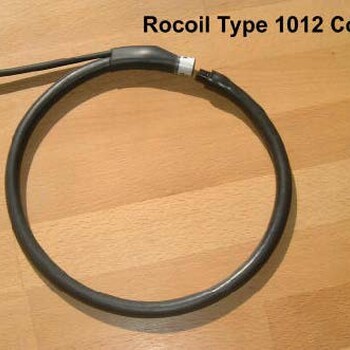

羅氏線圈是一個靈活的夾合式傳感器線圈，能夠被輕松 纏繞在電流導體上進行測量，可以測量幾千安培的大電流，而無需增大互感器的尺寸。
羅氏線圈是用于測量交流電流的電子式互感器，比如高速瞬變、功率器件的脈沖電流，或 50 或 60 Hz 下的電源線正弦電流。
如果您處理的是幾十安培的交流電流并且希望進行靈活的電流測量，可以考慮使用羅氏電流探頭。 我們先看看羅氏線圈的工作原理是什么？
羅氏線圈的工作原理
基于法拉第定律，講述的是閉合電路中感應的總電動勢與連接電路的總磁通量時間變化率的正比關系。
羅科夫斯基線圈與交流電電流互感器類似，其中電壓被導向第二線圈，并在該處與經過絕緣導體的電流成正比關系。
關鍵區別在于羅科夫斯基線圈帶有空心磁芯，這一點與電流互感器剛好相反，
后者依靠高導磁率鋼芯與第二繞線實現磁耦合。而空心磁芯則采用較低插入抗阻的設計，實現更快的信號響應和線性的信號電壓。
空心磁芯線圈以環形方式被置于帶電流的導體周?chē)?，且交流電電流產生的磁場會(huì )在線圈中感應電壓。
羅科夫斯基線圈生成與線圈環路中電流變化率（導數）成正比的電壓。
之后，該線圈電壓被整合，以便探頭提供與輸入電流信號成正比的輸出電壓。
