JLSZY-35組合式互感器為三相四線三元件組合互感器，分別為三臺電流互感器元件及三臺全絕緣電壓互感器元件組裝在一個槽鋼底座上。供戶外35kV電力系統中作電壓、電流電能計量使用。二臺電流互感器元件分別串接在線路的A、B、C相上，三臺電壓互感器元件組成三相V式接線，產品為環氧樹脂與硅橡膠復合絕緣產品，性能穩定。并且該組合互感器與一組35kV級三相組合避雷器(HY5WZ1-51/150*51/134)組裝在一起,有效地限制了戶外運行環境中可能出現的各種過電壓,以保護該組合互感器的可靠運行。

產品技術參數

1.額定電壓：6KV. 10kV、35kV

2.準確等級：0.5和0.2級 0.5S和0.2S級

3.額定電壓比：10000/100V、6000/100V、35000/100V

4.額定電流比：一次電流為：2.5、5、7.5、10、15、20、30、40、50、75、100……A/ 等規格。

5.雙電流比規格：雙變比電流二次電流有注明電流比為1S1、1S2、1S3、2S1、2S2、2S3其中S1、S2為小電流變比，S1、S3為大電流變比，其電流變比接法應按對應的變壓器容量選擇。

產品適應環境

1．環境溫度在-40℃至45℃之間，日平均氣溫不超過35℃;

2．海拔不超過1000米（高海拔地區使用時請提供海拔高度）;

3．風速：≤34m/s;

4.相對濕度: 日平均值不超過95%,月平均值不超過90%;

5.抗地震性能:水平加速度0.25g,垂直加速度0.125g;

6.本產品可在1.2倍額定電壓因數下長期運行;

7.裝置種類:戶外復合絕緣全封閉式結構;

8.產品重量：485 Kg(包括避雷器重量);

9．表面爬電距離：1300mm；

10．額定絕緣水平：40.5/95/200KV

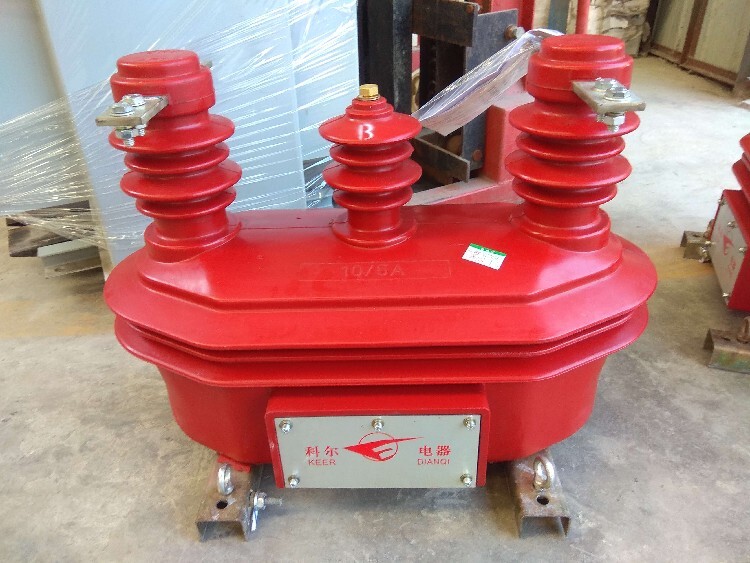

JLSZV-10干式計量箱（以下簡稱計量箱）適用于額定電壓為10kV，額定頻率為50-60Hz的三相交流網路上作電能計量用，由組合互感器和電表箱兩部分組成。JLS-6、10型計量箱適用于農村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸等各種企、事業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。
戶外高壓計量箱配有功無功表（組合變壓器）主要由組合變壓器和電度表箱組成。組合變壓器由兩個單相電壓互感器和兩個電流互感器組成。電度表配備一個有功和一個無功電度表，可分別測量有功和無功電能。本實用新型具有測量精度高、重量輕、安裝方便、防竊電的優點。
組合互感器，適用于額定頻率50Hz、額定電壓35kV的室外交流電力系統有功、無功電能計量，適用于地區電網和農村電網的室外變電站，以及工業企業的各種變配電所。

結構
組合變壓器實際上是電壓互感器和電流互感器的組合，用于測量企業的電能費用。
