點火開關觸點壓降檢測

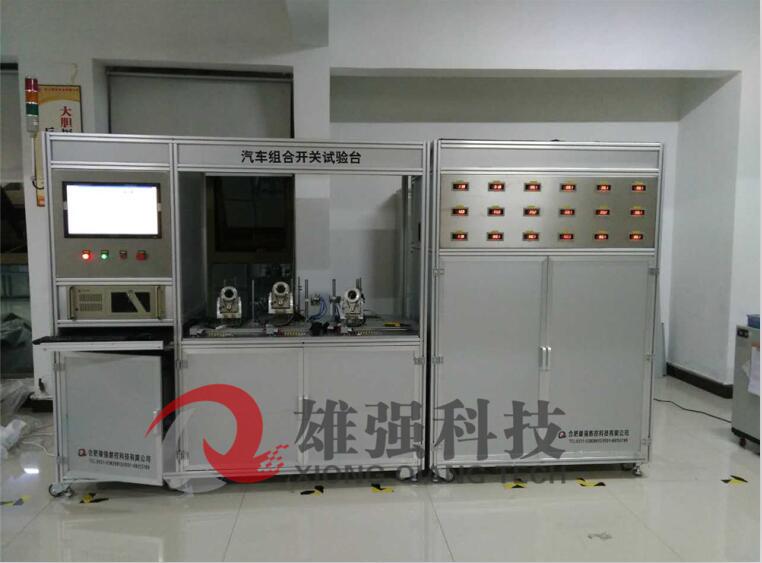

汽車組合開關檢測設備

該性能臺采用計算機與試驗臺一體化結構，可對組合開關推拉力、旋轉開關旋轉扭矩、按壓開關按壓力、翹板開關等操作力進行檢測，并繪制相應的性能曲線圖。在試驗中采用計算機控制，自動記錄檢測數據、自動畫出相應曲線并且出具數據報告。

試驗臺設計參照的標準如下：

QC/T218《汽車用轉向管柱上組合開關技術條件》

QC/T504《汽車用點火開關技術條件》

QC/T 198-1995 汽車用開關通用技術條件

一、檢測項目

1 組合開關的旋擰扭矩、角度、手柄撥動力(或者扭矩)、抬動力(或者扭矩)檢測；

2 翹板開關的檔位轉換力、行程檢測；

3 其他各類開關的觸點壓降檢測；

本設備用于旋鈕類開關、按鍵類開關、扳柄類開關的總成或零部件的操作力-行程，

扭矩檢測機構（旋轉開關扭矩）：

通過調整機構調好樣件與電機驅動機構同軸,即可試驗。扭矩傳感器采用二檔， 0.1～10NM,通過快速工裝更換，更準確的測其不同樣件的扭矩。

伺服電機控制的運動機構完成旋轉動作，同時通過扭矩傳感器對開關操作過程中的扭矩進行檢測；旋轉運動機構的控制方式、運動速度、運動角度均可由計算機進行控制和調整（控制方式：扭矩或角度都可設置），同時為滿足各個測試角度，平臺上還有180度轉角的旋轉平臺，可以方便的調整到組合開關不同的手柄傾角上。

扭矩檢測機構也可以檢測出組合開關拔動扭矩、抬扭矩（既可以檢測力，也可以檢測扭矩，根據用戶自身要求進行測量。）

◇組合開關力檢測機構

    通調整機構調好樣件與驅動機構同軸,即可試驗。

    組合開關的操作力測試變光的撥動動作時，由垂直運動機構帶動力傳感器作用到組合開關手柄上，實時監測操作力及位移的變化，顯示力及位移的曲線。也可以檢測其扭矩數值大小。

組合開關的操作力測試抬動動作時，由垂直運動機構帶動力傳感器作用到組合開關手柄上，實時監測抬動的操作力變化，顯示力的曲線。也可以檢測其扭矩數值大小。

◇ 點火開關的操作力測試

點火開關安裝好后，調整前后運動平臺成水平狀態，用自動夾具夾持鑰匙，測量鑰匙的插拔力大小。

扭矩檢測機構實時監測鑰匙旋擰的操作力變化，顯示檔位轉換力的曲線。

通過觸點壓降的變化，可以實時顯示出觸點閉合點的角度，已經觸點釋放
