盤管式表冷器-干式冷卻器的分類方式多樣，可根據換熱特性、結構形式、應用場景等維度劃分。以下從不同分類標準出發，詳細解析其類型及特點：

    一、按濕負荷處理能力分類（核心分類）

    1.濕式表冷器（常規表冷器）

    工作條件：冷媒溫度低于空氣露點溫度，空氣降溫時會(huì )在盤管表面結露。

    核心特點：

    同時處理空氣的顯熱負荷（溫度降低）和潛熱負荷（除濕），適用于需要降溫除濕的場景（如夏季空調）。

    需配置冷凝水盤和排水管路，避免冷凝水滴落。

    典型應用：民用建筑空調系統、組合式空調箱、游泳館除濕機組。

    2.干式表冷器（干式冷盤管）

    工作條件：冷媒溫度空氣露點溫度，空氣僅與盤管進行顯熱交換，無結露現象。

    核心特點：

    僅降低空氣溫度，不除濕，避免冷凝水導致的微生物滋生或設備腐蝕。

    無需冷凝水盤，結構更簡單，適用于對濕度控制嚴格或防結露要求高的場景。

    典型應用：數據中心、電子潔凈車間、圖書館恒溫系統。

    二、按冷媒類型分類

    1.冷水式表冷器

    冷媒介質：冷凍水（常見溫度7-12℃）或熱水（45-60℃，用于加熱場景）。

    結構特點：

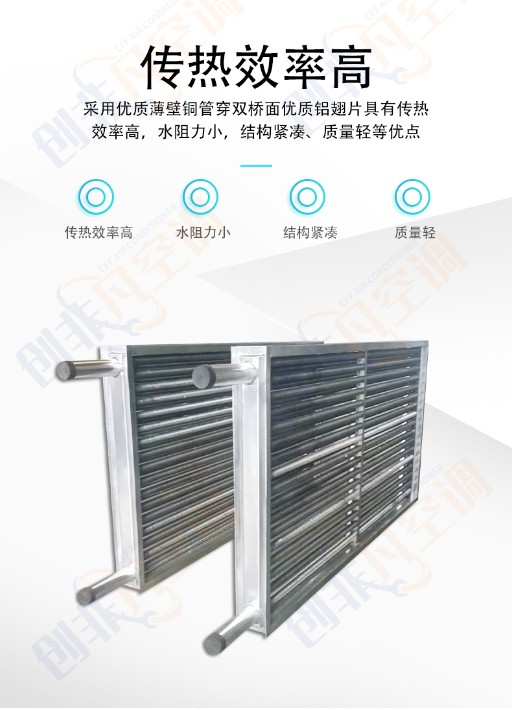

    盤管通常為銅管串鋁翅片，管徑DN15-DN25，通過水泵驅動水循環。

    應用場景：集中式空調系統（如風機盤管、組合式空調箱）。

    2.制冷劑直接蒸發式表冷器

    冷媒介質：氟利昂（如R410A）或氨等制冷劑，在盤管內蒸發吸熱。

    結構特點：

    盤管為分液頭+多通路銅管，需搭配膨脹閥和壓縮機，直接與空氣進行熱交換（類似空調蒸發器）。

    應用場景：家用空調室內機、小型商用空調、冷庫冷風機。

    三、按結構形式與安裝方式分類

    1.按盤管排數分類

    2排管表冷器：

    結構緊湊，空氣阻力小，但換熱量較低，適用于小負荷場景（如風機盤管）。

    3排管表冷器：

    標準配置，換熱效率與阻力平衡，廣泛應用于組合式空調箱。

    4排管表冷器：

    換熱量大，但空氣阻力高，適用于大冷量或低溫送風場景（如工業冷卻）。

    2.按空氣流動方向分類

    橫流式表冷器：空氣垂直于盤管軸線流動（常見），如風機盤管。

    縱流式表冷器：空氣沿盤管軸線方向流動，結構更緊湊，適用于空間受限場景（如汽車空調）。

    四、按應用場景與功能分類

    1.空調用表冷器

    特點：處理室內循環空氣或新風，側重溫濕度控制，多為冷水式或制冷劑蒸發式。

    示例：風機盤管、新風機組、組合式空調箱內的表冷段。

    2.工業用表冷器

    特點：耐高壓、抗腐蝕，可能使用特殊材質（如不銹鋼、鈦管），處理高溫或腐蝕性氣體。

    示例：化工車間廢氣冷卻、發電機艙散熱、食品加工車間空氣處理。

    3.特殊環境用表冷器

    防爆型表冷器：用于易燃易爆場所（如加油站、化工廠），盤管與電氣部件防爆設計。

    低溫表冷器：冷媒溫度低于0℃，用于速凍冷庫或低溫實驗艙，需防結冰設計。

    五、按流程數與流向分類

    1.按冷媒流程數

    單流程表冷器：冷媒從一端進另一端出，流速低，適用于小冷量或壓力損失敏感場景。

    多流程表冷器（2/4/6流程）：冷媒在盤管內往返流動，流速高（≥1m/s），強化換熱，適用于大冷量場景。

    2.按空氣與冷媒流向

    順流式：空氣與冷媒流動方向相同，初始溫差大但末端溫差小，換熱量較低。

    逆流式：空氣與冷媒反向流動，溫差均勻性好，換熱量比順流高15%-20%（理想設計）。

    叉流式：空氣與冷媒垂直交叉流動，綜合順流與逆流優勢，結構更常見。

    總結：分類與應用的對應邏輯

    盤管式表冷器的分類本質是為了適配不同場景的熱濕處理需求：

    需除濕時選濕式表冷器，需防結露時選干式表冷器；

    集中空調冷水式，立系統制冷劑蒸發式；

    高負荷場景用多排管、多流程、逆流設計，低阻力場景用單流程或平直翅片。

    實際選型時，需結合冷量需求、安裝空間、濕度控制目標及介質特性綜合判斷。
