產品別名 |
水水板式換熱器,汽水換熱機組 |
面向地區 |
泉通換熱器 板式換熱器 容積式換熱器 管殼式換熱器

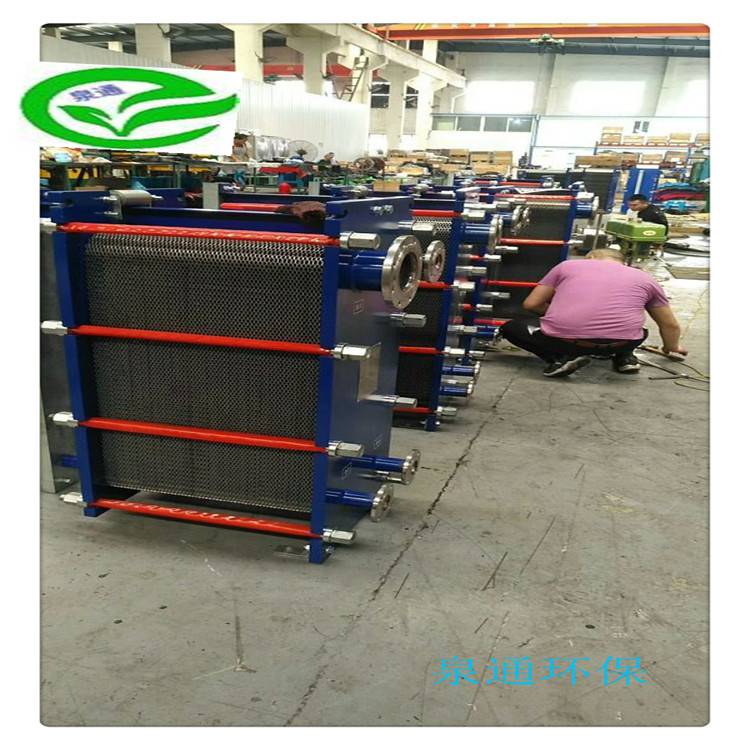

板式換熱器是由一系列具有波紋形狀的金屬片疊裝而成的一種換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換?！ “迨綋Q熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
板式換熱器各部件作用如下:
一、板片
板片是板式換熱器的主要傳熱元件，一般呈人字形波紋形狀，流體介質不同，使用的板片材料也不同。
二、密封膠條
板式換熱器的密封膠條主要是在各個板片之間起到密封的作用。密封膠條的材質有:橡膠NBR，三元乙丙橡膠EPDM等，根據不同介質采用不同的膠條材質。
三、壓緊板
壓緊板有兩個，一個是固定壓緊板，一個是活動壓緊板。壓緊板的主要作用就是夾緊所有的傳熱板片，流體介質不泄漏。
四、夾緊螺栓
夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，要確保固定板片的力矩均勻。
五、掛架
作用是換熱器板片的支撐，并且方便安裝，拆卸，清洗。
應用范圍：
本設備適用于暖通供熱、石油、化工、熱電、冶金、輕紡、食品、醫藥、、船舶、海洋開發等領域的換熱。
產品特點：
*傳熱
*使用壽命長，傳熱板片采用免粘掛墊結構
*受力性能好，耐壓可達2.5MPa
*壓力阻力損失小
