鐵路裝車站自動平煤壓實系統介紹

一、系統概述

隨著國家對運煤列車車廂要求較高，要求列車運輸過程中車廂表面平整。目前，平煤主要采用人工平整的方式，該平整方式人工成本較高，且存在諸多安全隱患?，F需要設計一套全自動智能平車系統，實現無人值守的功能。

二、系統詳細介紹

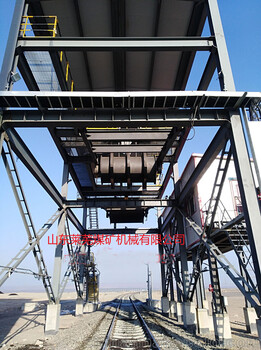

整套自動平煤系統設備由鋼結構框架、螺旋平料裝置、梳齒平料裝置、壓實裝置、提升裝置、防墜裝置、電氣控制系統、視頻監控及照明系統組成，根據實際應用情況相互補充，達到平齊列車的目的，該系統自動化程度高，滿足使用單位對工作效率的要求，降低平車成本，減少了生產危險源。

1、鋼結構框架：

采用非標型鋼焊接制作而成，占地面積小，重量輕，強度高，制作簡單等優點。

2、螺旋平料裝置：

   （1）結構組成：懸臂梁、螺旋平料裝置、驅動裝置等組成,螺旋平料結構優化，由中置單電機驅動。

   （2）運行說明：系統運行方式分自動/手動兩種。

手動操作主要用于平時檢修和自動操作有故障時的手動平車作業。手動運行時，操作人員通過手持按鈕實時操作，設備運行時系統可以提供相應的限位及連鎖保護。自動操作主要用于系統自動平車作業。

   3、梳齒平料裝置：

（1）主要結構組成：由平料裝置、懸臂梁等組成。

（2）系統運行方式：自動/手動兩種。

手動操作主要用于平時檢修和自動操作有故障時的手動平車作業。手動運行時，操作人員通過手持按鈕實時操作，設備運行時系統可以提供相應的限位及連鎖保護。自動操作主要用于系統自動平車作業。

4、壓實裝置：

（1）結構組成：由懸臂梁、壓輥等組成。

（2）運行說明：系統運行方式分自動/手動兩種。

手動操作主要用于平時檢修和自動操作有故障時的手動平車作業。手動運行時，操作人員通過手持按鈕實時操作，設備運行時系統可以提供相應的限位及連鎖保護。

自動操作主要用于系統自動平車作業。

5、提升裝置：采用品牌電機減速機、卷筒結構形式提升，變頻調速，滿足列車裝車速度要求。提升裝置安裝在鋼結構平臺之上中心位置，一字擺開，由防雨棚遮住，以防淋雨，提升裝置配置三套，。

6、限位檢測裝置：由接近開關、光電開關及安裝底座等組成，安裝底座出廠前加工成型。

7、防墜裝置:采用工業防墜器及鋼絲繩雙重防護。

8、電氣控制系統：

本套電氣控制系統含手動/自動兩種控制方式，該套系統可以自動檢測列車車廂的位置、高度，實現對列車帶料車廂進行連續動態快速平料壓實。在操作室通過上位機只需1名操作員，生產現場僅需1-2名輔助人員就能完成整個平車作業，提高了工作效率，上位機可實時監控整個運行過程，出現故障時，實時現實故障報警。

9、視頻監控及照明系統：

視頻監控系統能幫助操作人員更真實的了解現場設備的實際運轉情況，以便于在自動平車作業過程中進行手動操作的干預。實現對裝置一、二、三等的實時監看現場、數字錄像、錄像回放等功能，采用高清防爆?？低暺放茢z像頭（數量4件）、硬盤錄像機、顯示器，照明燈具全部采用LED燈。

10、檢修平臺、欄桿、操作室。
