板筋彎箍一體機的控制系統
數控鋼筋彎箍機的控制系統主要由PLC、觸摸屏（HMI）和伺服電機組成，他的主要控制方式為：操作人員通過觸摸屏（HMI）對所需加工的鋼筋圖形進行編輯，包括各邊長度的彎曲角度的設定，編輯完成并將指令下發到PLC后，PLC即可按照尺寸通過信號傳遞，控制伺服電機的左右行走和上下彎曲，自動完成鋼筋加工。
一、PLC（可編程邏輯控制器）

PLC，數控鋼筋箍筋機的大腦，所有命令的動作都來源于此。所有的信號輸入、輸出都在這。

PLC程序的機構主要分為數據運算、邏輯判斷及動作執行三部分。由于鋼筋加工涉及到的數據運算量較大，整個控制系統的數據運算工作也主要交給了PLC完成。在PLC程序中，動作執行部分的程序采用了步進流程，結構比較清晰，可讀性較高，同時也避免了程序處理復雜邏輯動作時的相互干擾和誤動作的產生，提高了運算效率，也減少了程序的掃描周期，提到了穩定性。

二、HMI（觸摸屏）及操控臺

我公司全自動鋼筋箍筋機均采用HMI對設備進行的任務的輸入和下發。HMI程序的結構主要分為數據錄入、狀態監控及信息提示三部分。數據錄入包括設備工作參數的設置。產品加工尺寸的設定，以及圖形庫數據的存儲和調用；狀態監控包括了整個系統當前輸入輸出點的狀態顯示，并可對整個設備的各執行機構進行手動操作；信息提示包括各種報警信息的提示，參數設置的爆竹提示，以及一些非法操作的警告提示。設備的HMI的人機交互界面經過建科的工程師進一步改良，使得工人更方便輸入任務信息，數據的輸入和輸出更加直觀、清晰。

三、伺服控制系統

邢臺海匯的多功能鋼筋彎箍機均采用伺服電機控制設備，鋼筋的送進、折彎均執行，了成品箍筋的質量和加工速度。

全自動數控鋼筋彎箍機安裝調試步驟

全自動數控鋼筋彎箍機從左往右排序：水平預調結構、4個主動輪、縱向7組淬火調直輪，折彎成型和切斷結構。

1）矯直部分壓下的調整：

調整時先松開鎖緊螺母，調整螺桿到合適壓下量后鎖緊螺母即可。壓下量以逐漸減少的模式壓下，后面的兩個壓下輥的壓下量調整到鋼筋不發生形變?yōu)闇省?br />
2）鋼筋出現上下彎曲的調整：

①鋼筋出現上彎曲（翹）：向下調整豎直矯直機構Z后一個壓下輥或向上調整倒數D二個壓下輥。

②港進出線下彎曲（翹）：向上調整豎直矯直機構Z后一個壓下輥或向下調整倒數D二個壓下輥。

3）鋼筋出現里外（側向）彎曲的調整：

①鋼筋出現向里彎曲（翹）：調松水平矯直機構的Z后一個壓緊輥或調緊中間壓緊輥。

②鋼筋出現向外彎曲（翹）：調緊水平矯直機構的Z后一個壓緊輥或調松中間壓緊輥。

4）鋼筋壓下量的調整：

對于具有均勻的橫肋并具有均勻機械性能的鋼筋，腳趾比較容易，不需要矯直輪施加太大的壓力。對于鋼筋帶有不規則橫肋和不規則機械性能時，這種鋼筋比較難矯直，建議在矯直輪上施加較大的壓力。安裝調試或特殊故障將鋼筋退出后，運行錢經過穿線慢速運行3-4米剪短，再運行3-4米，觀看鋼筋的平直度，再進行調試。每個矯直輪處于工作狀態，這樣能夠機械的連續工作和使用壽命，以及產品質量。矯直機構的壓下量應取合適值，否則過大又會(huì )使機械電流超載。

5）牽引機構的調整：

牽引機構上下壓緊輪之間的壓緊力的大小可通過調整壓緊氣缸氣壓的大小來調整，要根據所彎鋼筋直徑和具體材質的不同，結合實際調試情況，調整到剛好能有效牽引鋼筋為宜，一般直徑大的鋼筋壓緊力大，直徑小的壓緊力小，壓緊力太大會(huì )影響箍筋的表面質量和牽引擊鼓的使用壽命。

6）剪切機構的調整：

當加工雙線鋼筋時換成雙線固定刀，加工單線鋼筋時換單線固定刀，當發現活動刀與固定刀的間隙過大時，檢驗剪切臂端蓋（銅）的磨損情況，磨損嚴重時換用備件。

7）彎曲軸的調整：

不同鋼筋直徑換用不同間距的彎頭，同時要調整好彎頭與彎曲軸套的間距，否則會(huì )導致芯軸損壞、彎曲圖形不準確等后果。

全自動鋼筋數控彎箍機使用手冊
一、關于智能鋼筋彎箍機
　　智能鋼筋彎箍機是集矯直、彎曲成型、切斷三種功能于一體，鋼筋彎箍，一次成型；具有輔助勞動少、加工速度快、精度高等特點，該設備需配套使用多點支撐式料架進料。多點支撐式料架是針對國內建筑市場的實際需求研發設計的，該進料架放送鋼筋順暢，安裝簡單，使用方便，降低了鋼筋矯直時的調整難度，延長了矯直機構的使用壽命，提高了鋼筋的矯直效果。
　　
二、主要技術規格及性能
單線加工能力 Φ4-12mm

雙線加工能力 Φ4-10mm

彎曲角度 正反180°

中心銷直徑（Φ） 12-70 mm

牽引速度 110 m/min

彎曲速度 1200°/sec

長度精度 ±1mm

角度精度 ±1°

平均消耗電力 6KW/h

加工根數 ≤2

氣路壓力 ≥0.6Mpa

設備功率 31.5KW

鋼筋加工形狀 模塊化圖庫+個性編輯

總重量 2300KG

工作環境溫度 -5℃～40℃

主機尺寸 3400-1280-2200

三、結構介紹

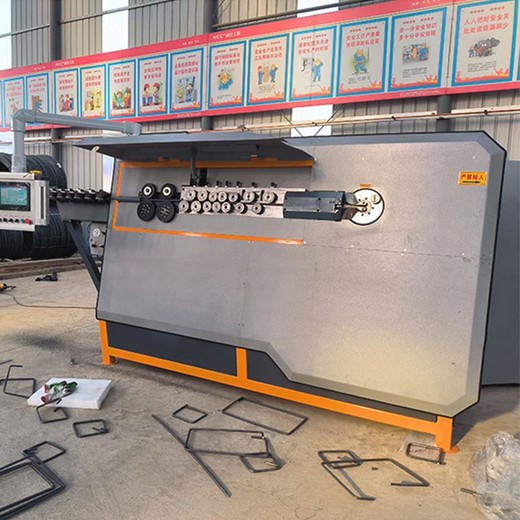

　　海匯機械智能鋼筋彎箍機HH4-12S，其結構與功能分為料架、水平矯直機構、進料機構、垂直矯直機構、彎曲機構、切斷機構、機架部分以及電氣控制部分組成。
　　1.料架
　　該機構的主要功能是進行導料并預矯直及去氧化皮。
　　2.水平矯直機構
　　水平矯直機構由支架和2個壓緊對輪、5個固定輪、5個雙線調節輪、2組單線調節輪組成。該機構主要進行水平方向的鋼筋矯直。
　　3.進料機構
　　進料機構由進料支架、兩個主動輪、兩個壓緊輪、氣缸、伺服電機、同步帶等組成。該機構主要作用是輸送鋼筋及控制進給量達到規定尺寸。
　　4.垂直矯直機構
　　該機構由底架、4個校直輪B、3個固定輪、3個雙線調節輪、2組單線調節輪組成。該機構主要進行垂直方向上鋼筋的矯直。
　　5.彎曲機構
　　由彎曲支架、伺服電機、軸、導向、氣動系統、如意彎頭和彎曲臂等組成。主要負責鋼筋的彎曲，把鋼筋彎曲到角度。
　　6.切斷機構
　　由切斷臂、動刀片、定刀片、曲臂連桿機構及其支架、制動電機、鏈輪和鏈條等組成。主要負責鋼筋的切斷。
　　7.機架部分
　　由上架、下架、前面板、左右側板、前門、汽缸、后門、頂板等組成。機架是整個機器的骨架支撐，主要固定各個部件的位置，工作，保護內部設備，牢固可靠。
　　8.電氣控制部分
　　電氣控制部分由電控柜和操作臺等組成。
四、設備的安裝
　　1.設備安裝地面要求：平整的混凝土地面,主機位置混凝土應有較大的抗震能力?？箟耗芰Σ坏陀?5kg/㎝2
　　2.料架按圖示位置擺放，料架與彎箍機應放置于同一平面上。
　　3.料架應安放在距離主機進料口不小于5M的位置，以減小進入主機的角度，如下圖所示?！　?br /> 　4.電源的接入好用單的變壓器，以免影響其他用電設備，其容量不小于30KVA，漏電開關電流50A。
　　5.采用三相五線制，380V。一根零線一根地線，需有效接地。
　　6.從外電源到控制柜的電纜，采用4x6mm2的銅線防水電纜。
　　7.電纜需要用硬物覆蓋或埋入地下，避免因壓壞或損傷電纜漏電而導致事故。
8.操作臺按圖示位置擺放，留出通道便于行走和觀察全面情況。
五、生產前的準備工作
　　1.操作人員在工作時務必戴好安全帽。
　　2.每班開機前先按潤滑標示牌指示用機油槍和手壓泵給各潤滑點加注潤滑油，然后檢查電源及各電路有無異常，確認無異常后，合上總電源開關。
　　3.上料：從料盤上引出鋼筋并穿入導向架。
　　4.將兩根（單根）鋼筋分別從導向架穿過，送入水平矯直機構內。
　　5.扳動氣缸開關抬起進料機構的壓緊輪，將水平矯直機構和垂直矯直機構的調整輪松開。
　　6.將兩根鋼筋分別穿入水平矯直輪的槽內，一直到達進給機構的上下輪之間（單根鋼筋時，鋼筋只需要穿過水平矯直機構的上槽）。
7.扳動氣缸控制桿放下進料機構的壓緊輪，壓緊鋼筋，啟動進料伺服電機（進料速度50mm/s），慢速前行。使鋼筋進入到垂直矯直機構，穿入定刀架的過線孔并伸出。至此上料工作完成。

智能鋼筋彎箍機空壓機需定期維護和保養
空壓機是一種用于將空氣壓縮成高壓氣體的機械設備，廣泛應用于工業生產和制造行業。保養和維護對于確?？諌簷C的正常運行和延長其使用壽命至關重要。以下是空壓機保養維護的詳細解答，包含了一些基本的保養維護步驟。
1. 常規清潔
定期清潔空壓機是保持其順暢運行的關鍵。操作過程中產生的灰塵、油脂、污垢和水分都需要清理干凈。清潔需使用的清洗劑或干凈的布擦拭，不要使用腐蝕性強的化學品，以免損壞機器表面。特別注意，空壓機在清潔時需斷電和排空壓縮空氣。

2. 濾芯更換
空壓機的濾芯需要經常更換以保持其率運行，濾芯的頻次可以根據針對不同條件和機器類型而有所不同。一般每個季度檢查一次，必要時可以立即更換。
3. 油液更換
空壓機的油液也需要定期更換。油液中的水分和雜質會(huì )降低空壓機的效率，對機器產生不利影響。一般建議每年更換一次，根據不同情況可以酌情增減。

4. 維護壓縮機的干燥器
壓縮機的干燥器經常需要更換，以防止過量的水分腐蝕和損害設備。將濕度保持在合適的水平，可以緩解壓縮機受到的壓力，延長其使用壽命。

5. 更換皮帶
如果空壓機的驅動皮帶出現磨損或裂紋，需要及時更換。檢查皮帶定期進行，基于使用情況，可以每隔6個月或一年一次檢查。當檢查到皮帶有問題時，應立即進行更換。

選購全自動鋼筋彎箍機識別電機質量
1、所有的需要用電的設備都會(huì )有電機的存在，電機是產生動力的原點，全自動鋼筋彎箍機也不例外。因而選購要觀察這臺數控鋼筋彎箍機是采用的什么電機，什么品牌。不同品牌的伺服電機價格上差距很大，質量上的差距也很大。大家可以登錄電機品牌的官網查詢電機價格。另外電機有國標和非標兩種，非標的電機雖然功率大但是質量和價格都非常低，一定要注意識別。
2、但是如果用來驅動鋼筋的調直和切斷，電機直接帶動輪子是十分不正常的 .這個時候我們就需要用到減速機。減速機是一種齒輪箱體，就像我們汽車的變速箱 ,我們車子掛1擋時，發動機的轉速其實很高，但是車子的行走速度卻是很慢的，車子的行走力量也是大的。這就是變速箱的作用,也是我們要說的減速機的作用。
3.全自動鋼筋彎箍機的剪切刀頭和送絲輪是常見的易損件,觀看數控鋼筋彎箍機的剪切刀頭材質和大小以及做工。了解剪切刀頭是否耐用。送絲輪材質是否耐磨。
4.全自動鋼筋彎箍機的調直結構有曲線調直和壓輪調直兩種,曲線調直是新出現的一種調直效果比較好的調直方式，曲線調直的調直速度想必比壓輪調直的。
數控鋼筋彎箍機利用電機的正反轉對鋼筋進行雙向彎曲。中央軸可替代便于維修?？梢圆捎弥悄芑刂?，主要合用于建筑冷軋帶肋鋼筋、熱軋三級鋼筋、冷軋光園鋼筋和熱軋盤圓鋼筋的彎鉤和彎箍。具有設備使用故障率低，彎曲鋼筋速度快耗能低不損肋，噪音小輕；有合用運行可靠等特點。

講述數控鋼筋彎箍機的工作方式。

數控鋼筋彎箍機近幾年發展迅速，并且加入了不少高科技，大部分工作已經取代了人工操作，簡單方便。那么數控鋼筋彎箍機的
工作方式是什么呢？下面就跟大家說說。

1、上料，將主筋放在主筋料架，盤筋放在箍筋料架。

2、將主筋通過分料盤穿過固定盤到移動盤，并在移動盤對其固定。

3、將箍筋和主筋交叉焊接固定，箍筋并排連續繞兩圈，并與主筋焊接牢固。

4、兩個盤同步旋轉，使箍筋連續在主筋上纏繞，并進行焊接，同時移動盤緩慢移動。

5、并排繞兩圈，進行焊接牢固，切斷箍筋。然后移動鋼筋籠，使它和固定盤分離。

6、松開固定主筋和移動盤的螺栓，移動鋼筋籠，使得它和移動盤分離。
它能完整、自動地進行鋼筋的矯直、定尺、彎曲變形和切斷等生產過程，具有越來越全面的生產能力，并能同時雙向彎曲和隨意調整芯棒，因此能產生大量更復雜的圖形。隨著數控制造業的不斷進步，越來越多的制造業和大型企業需要使用數控彎管機。數控環箍機主要用于工程施工、鋼材加工。本實用新型具有設備故障率低、鋼筋彎曲速度快、生產、噪音低、振動輕、操作簡單方便、安全可靠等優點。一個人可以很容易地操作機器，大大提高了生產效率，節約了人力成本。
7、把加工好的鋼筋籠移離支撐架，并下降支撐架歸為，移動盤歸位。
