一、基本概述

    堆垛機三級伸縮貨叉，簡稱：三級叉、三級貨叉、三級伸縮叉、三級伸縮貨叉等，又名：三節伸縮叉、三節伸縮貨叉、三節伸縮牙叉、三節移載貨叉等，它是一種的物料移載或搬運設備，可根據控制系統的指令，輕松叉取或移載巷道兩邊貨架上任意位置的物料，具有安全快捷、節能之特點，廣泛應用于立體庫、智能倉儲系統中！

    二、結構組成

    堆垛機三級伸縮貨叉是由三節或三段叉體疊加在一起組成的，即上叉體(前叉體)、中叉體、下叉體(固定叉體)等，再配合導向滾輪（滾動軸承）、齒輪齒條、鏈輪鏈條（或同步帶）、導向滑塊、限位開關(行程開關)、中位開關(接近開關)、扭力限制器、編碼器、電機、驅動器、減速機、聯軸器等部件，構成一個完整的伸縮機構.

    三、工作原理

    三段叉體中的下叉體（固定叉體）安裝在載貨臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半，前叉體（上叉體）再從中間叉體的中點繼續向外延伸，待完全伸展開后（裝卸完）再返回！

    它既可以單組叉臂立運行，也可以?xún)山M叉臂組合運行或同步運行，單組叉臂立運行的，簡稱：?jiǎn)瘟惺交騿沃甘?，常用于小型物料或輕型物料的移載，而兩組叉臂組合運行的，則簡稱為：雙列式或雙指式，常用于大件物料或重型物料的移載！

    四、主要參數

    [1].負載重量：≤10000kg定制

    [2].負載上限：額定載荷+30%

    [3].移載距離：≤6000mm

    [4].行程余量：+30～50mm

    [5].空載速度：60m/min

    [6].滿載速度：30～40m/min

    [7].空載加速：1m/sx

    [8].滿載加速：0.5m/sx

    [9].輸出轉速：79rpm/min

    [10].空載撓度：≤2mm

    [11].定位精度：±2mm

    [12].制動電壓：220v/380v

    [13].中位開關[接近開關]：NBN4-12GM40-E2 P+F

    [14].限位開關[行程開關]：D4MC-5020-Nomron

    [15].編碼器： TR(帝爾)、kubler(庫伯勒)

    [16].電機減速機：SEW變頻電機，或采用臺達、三菱、西門子、步科、松下、匯川、精研等品牌的伺服電機性能特點：

    五、性能特點

    [1].具有堅固的結構，采用經過二次鍛打的42CrMo材料制造，確保在長時間滿負荷情況下不變形.

    [2].設計精細、結構簡潔，易于維護、保養方便.

    [3].具有強大的載荷能力，能夠滿足不同層次物料的移載需求.

    [4].通過傳感器和控制技術，可準確對物料進行定位和控制，重復定位精度比較高.

    [5].移載平穩、運行流暢，能夠輕松地將物料從一側移載至另一側.

    五、應用范圍：

    堆垛機三級伸縮貨叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域.

    六、友情提示

    不同的生產廠家，貨叉的設計結構、傳動方式、使用材料等都有所不同，尤其是配置方面，差異比較大大，所以貨叉的性能品質也有所不同，價格上也有比較大的差異，企業應根據實際需求采購合適的產品.

    七、工廠簡介

    安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、生產、銷售為一體的伸縮貨叉（移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan全qyan自主設計、自行生產，具備年生產1600臺套各類伸縮貨叉的制造能力，具有快速完成方案的設計能力，以及短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

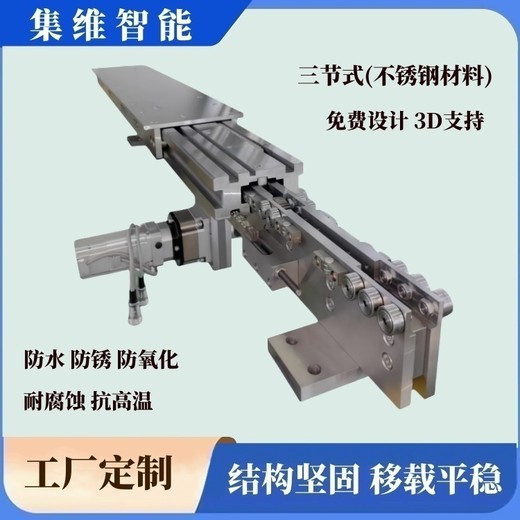

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）1

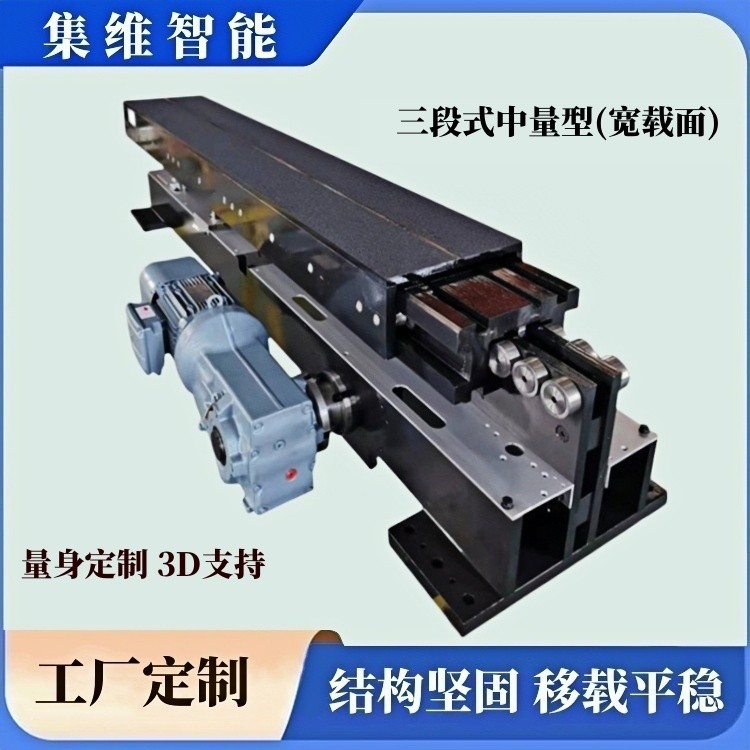

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）2

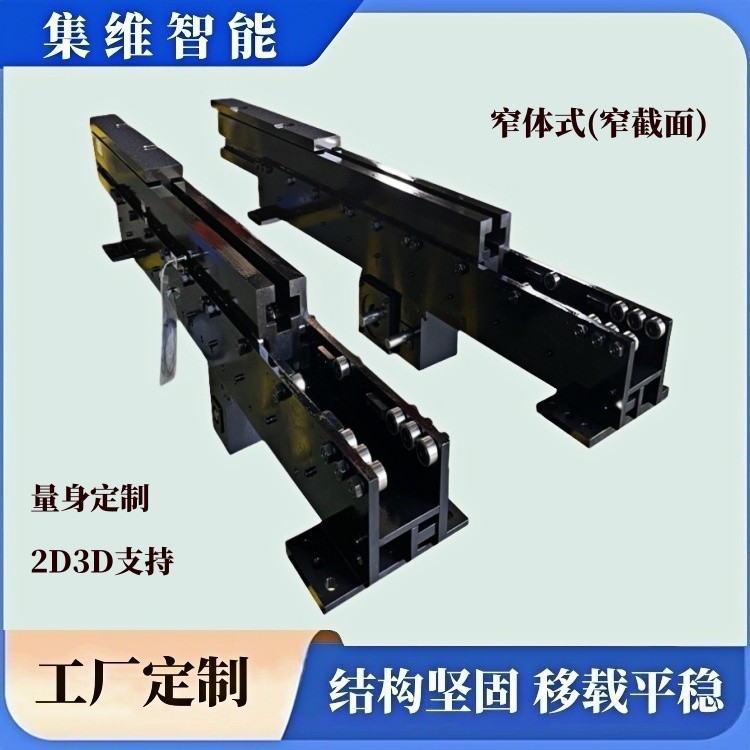

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）3

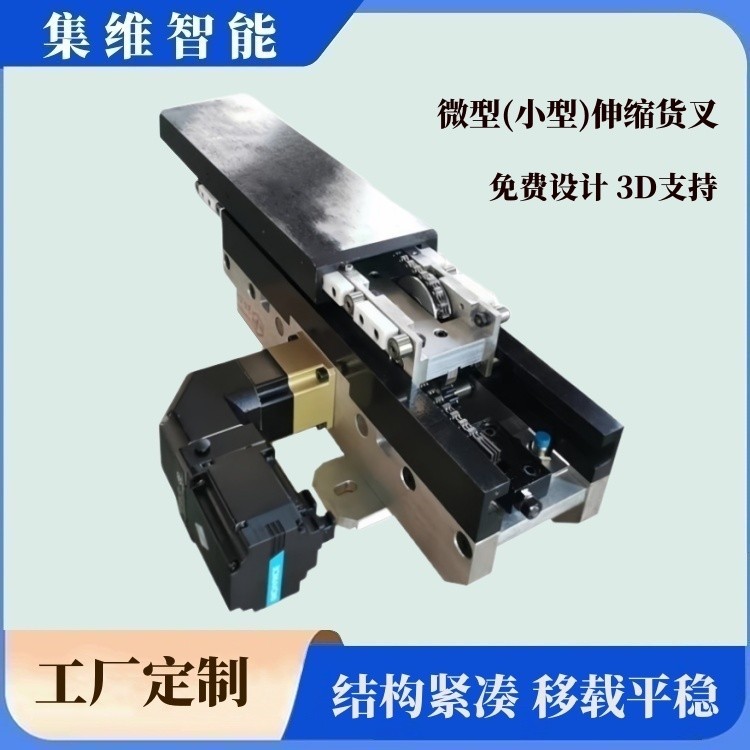

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）4

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）5

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）6

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）7

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）8

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）9

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）10

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）11

【上圖】AHJW集維品牌：?jiǎn)沃甘交騿瘟惺絖堆垛機三級伸縮貨叉（不同造型展示圖）12

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三級伸縮貨叉（不同造型展示圖）1

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三級伸縮貨叉（不同造型展示圖）2

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三級伸縮貨叉（不同造型展示圖）3

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三級伸縮貨叉（不同造型展示圖）4

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三級伸縮貨叉（不同造型展示圖）5

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三級伸縮貨叉（優勢簡介）

【上圖】集維工廠（資質證書）

【上圖】集維工廠（企業外景）
