室內各操作手柄布置（手柄操作指示牌）：現將各操作手柄及按鈕的功能及操作方向分別說明如下(方向基準為機器行走馬達位于后部，操作者面向機器前進方向):

1、左操縱桿:操縱桿向前推，斗桿油缸伸出，斗桿收回；操縱桿向后拉，斗桿油缸縮回，斗桿張開；操縱桿向左拉，右側油缸伸出，左側油缸收回，副臂在水平面向左擺動≥40°；操縱桿向右拉，左側油缸伸出，右側油缸收回，副臂在水平面向右擺動≥40°。

2、右操縱桿:操縱桿向前推，主臂油缸伸出，主臂升起；操縱桿向后拉，主臂油缸收回，主臂下降；操縱桿向左拉，鏟斗油缸伸出，鏟斗收回；操縱桿向右拉，鏟斗油缸收回，鏟斗伸出。

3、行走操縱桿:兩個操縱桿同時向前推時，機器向前行走；兩個操縱桿同時向后拉時，機器向后行走；僅推右邊操縱桿時，機器向左轉；僅推左邊操縱桿時，機器向右轉；在向后拉一個操縱桿的同時向前推另一個操縱桿，則機器原地旋轉。

4、主臂翻轉操縱桿：操縱桿向前推，主臂向左轉更大至90°；操縱桿向后拉，主臂向右轉更大至90°。

5、斗桿翻轉操縱桿：操縱桿向前推，斗桿向左翻轉更大至180°；操縱桿向后拉，斗桿向右翻轉更大至180°。

6、推土鏟操縱桿：操縱桿向前推，推土鏟下降與物料接觸；操縱桿向后拉，推土鏟抬升與物料分離。

7、破碎錘操縱桿：操縱桿向前推，破碎錘開始工作；操縱桿向后拉，破碎錘停止工作。

8、起動器遠控按鈕:該按鈕位于司機坐椅右前側，綠色為啟動，紅色為停止。

9、電鈴按鈕:位于司機坐椅左前側，顏色為紅色。

10、起動器啟動按鈕:該按鈕位于司機坐椅右側，綠色為啟動，紅色為停止。

11、急停按鈕在機器后部。

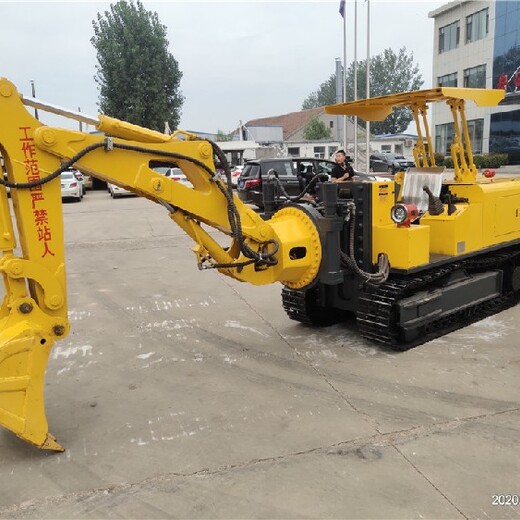

底盤總成主要由機架、左右履帶行走機構、電控箱支承架、操作系統支承架等部件組成。用螺栓將左右履帶行走機構與機架聯在一起，構成底盤系統，作為全車的基礎。將電控箱支承架、操作系統支承架聯在機架上，構成底盤總成?？偝墒拐麢C的各大部件聯系在一起，并提供了各液壓操縱元件、電氣元件和駕駛室的安裝空間。履帶式行走裝置，能承受較大的機重，爬坡能力強，接地比壓小，行走平穩，能適應陡坡行駛和急轉彎。行走裝置有兩條履帶，分別由兩套驅動裝置單驅動，實現整機的前進、后退與轉彎，同時也可使整機作原地旋轉運動。

工作臂可以沿車身軸線旋轉360°，左右擺動±35°（擺動幅度≥5000mm）,上下平移350mm，工作臂低限度貼地面橫向側掏作業，還可以滿足挖掘、翻轉、破巖、裝車、起吊及液壓剪（剪切錨桿）作業等各項動作要求，實現挖掘毛水溝、臥底、破巖、清理浮煤、清理皮帶機底部、平整巷道及小型配件吊，裝配和的架梁裝置，可以輔助裝卸U型梁等多種功能。
