keithley吉時利 回收6485皮安表

周曉易 (經理） （微~同）

回收工廠或個人、庫存閑置、二手儀器及附件。

長期 銷售、維修、回收 高頻 二手儀器儀表。

特征

經濟的低電流測量解決方案

10fA 分辨率

5-1/2 位分辨率

<200μV 負載電壓

高達 1000 個讀數/秒

內置 Model 485 仿真模式

IEEE-488 和 RS-232 接口

模擬輸出

爬上高的境界，你會(huì )陡然發現：那里的景色竟然是你司空見慣的。

Keithely 6485 Picommeter 的特性和規格包括：

經濟的低電流測量解決方案

縮放電壓模擬輸出允許將測量結果傳輸到 DMM、數據采集板、示波器或帶狀圖表記錄儀等設備

220V過載保護

一鍵式前面板設計無需復雜的功能菜單即可輕松配置功能

內置觸發鏈接接口簡化了與其他儀器和電壓源的同步

顯示開/關開關允許關閉顯示以避免引入可能降低結果準確性的光

REL 和 LOG 功能允許相對于基線值的讀數或顯示測量電流值的對數

Calculate resistance by dividing the external source voltage value by the measured current

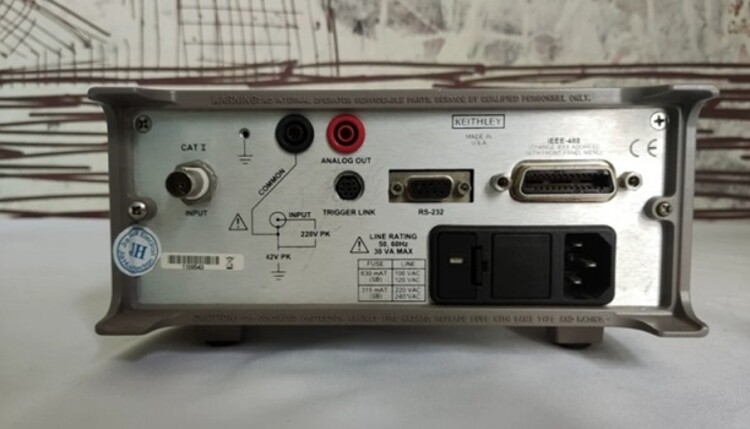

BNC input on the rear panel

fA resolution

5-1/2 bit resolution

<200V load voltage

Up to 1000 readings per second

Built-in Model 485 simulation mode

給自己找茬是診斷，給自己找事是磨練，給自己剖析是知己，給自己嘲笑是激勵！

可編程限幅和濾波器

與吉時利絕大部分儀器一樣，對于6482型雙通道皮安表/電壓源的電流和電壓 極限限幅，

可以進行編程，以確保關鍵點（如測試開始）期間的器件保護。這些儀 器還提供均值與中值濾波器，可以用于將數據存儲在緩存中。

比率測量或σ測量

6482型雙通道皮安表/電壓源可以在兩個完全隔離的通道之間提供比例測量或 σ測量。通過前面板或GPIB接口可以接入這些功能。對于包括多個探頭的測試設 置，這個功能支持目標控制能力。

擴展測試和測量靈活性的特點

? 按比例的電壓模擬輸出。此輸出允許6482型皮安表將測量結果發送至數字多用 表（DMM）、數據采集板、示波器或長圖記錄儀等設備。

? 220V過載保護。高負載保護和堅固設計能讓6482型皮安表耐受過量溢出。

? 一鍵式前面板設計。按一次按鈕就能輕松配置功能，無需復雜的功能菜單。

? 內建觸發鏈路接口。觸發鏈路接口簡化了6482型皮安表與其它儀器及電壓源的 同步。此接口在單個連接器上結合了6種單可選的觸發線路，以實現輕松、 直接地控制系統中的全部?jì)x器。

? RS-232和IEEE-488接口。這些接口能輕松將6482型皮安表集成進自動測試和測 量系統中。

? 顯示on/off開關。對于光敏器件的研究，如測量光電二極管的暗電流，可以關 閉前面板顯示，以防引入光線而導致測量結果準確性大幅降低。

? REL和LOG功能。6482型皮安表能針對基線值進行相對讀數，或者顯示測量電流 值的對數。

? 后面板三同軸輸入。三同軸輸入確保優的噪聲保護。其包括的Triax-BNC適 配器，允許在不太介意噪聲的現場部署便宜易用的BNC電纜。

測量方法

如果離子源偏離地電位，那么離子收集電極多半處在地電位。在這種情況下，可以使用簡單的真空同軸接頭來進行從收集電極到皮安計的連接。圖 1 示出吉時利皮安計6485從離子收集電極測量電流的情況 , 這時儀器工作在地電位。

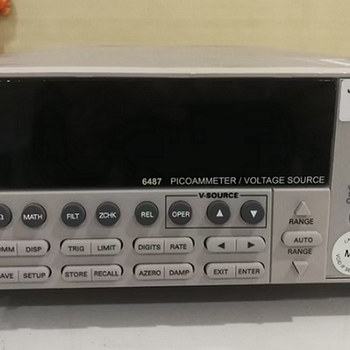

然而，如果離子源處在地電位，那么離子收集電極偏離地電位。6485 型皮安計只能偏離地電位大約 42V, 所以使用能夠浮地電位達 500V 的吉時利皮安計6487 型。圖 2 是 6487 型皮安計浮地測量離子束的一個例子。皮安計的通過三同軸的真空接頭連到離子收集電極。皮安計的低端由電壓源偏離地電位。出于安全的考慮，當偏置電 壓大于 42V 時，應當使用三同軸的真空接頭。6487 型皮安計能夠浮 地高達 500V。

吉時利皮安表Keithley 6400 系列提供經濟實惠且的低電流測量解決方案，可測量元器件中的低漏電流、光學器件中的暗電流以及顯微儀器中的射束電流，是很多研發型企業和高校的，安泰測試作為泰克吉時利的長期合作伙伴，和廠家一起為用戶提供全面的測試方案，如果您想了解吉時利皮安表更多應用，歡迎訪問安泰測試網。

完成電路連接之后，接通偏置電壓，在沒有離子束電流的情況下 進行電流測量，以驗證系統能夠正常工作。如果這時的電流比要測量 的電流大得多，那么系統中一定存在著寄生泄漏通路，將其糾正。 我們常常需要把離子束電流與時間的函數關系畫成曲線。此項工作可以使用皮安計的模擬輸出功能來完成或者使用 IEEE-488 總線或 RS-232 接口來采集讀數，再用繪圖編程軟件包（例如 ExceLINX）或 圖表軟件將其畫成曲線。

應用

制造元器件測試

雙二極管測試

半導體器件測試

多引腳器件測試

離子束監測

電子顯微鏡

5-1/2 位 6485 型皮安表將吉時利在靈敏電流測量?jì)x器方面的知識與更高的速度和堅固的設計相結合。這款經濟的儀器具有八個電流測量范圍和高速自動量程，可以測量 20fA 至 20mA 的電流，以每秒高達 1000 個讀數的速度進行測量。
