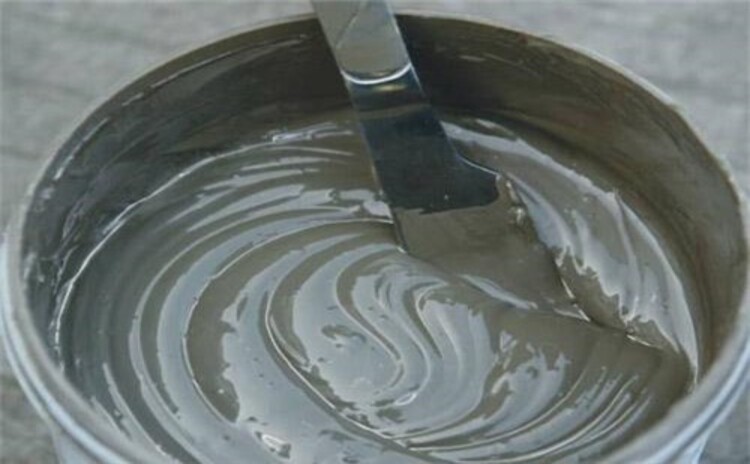

一般粒度能控制在3～5μm已是很好。銀微粒的大小與銀漿的導電性能有關(guān)。在相同的體積下這樣的粒度僅相當于250目普通絲網(wǎng)網(wǎng)徑的1/10～1/能使導電微粒順利通過(guò)網(wǎng)孔，密集地沉積在承印物上，構成飽滿(mǎn)的導電圖形。銀微粒的形狀與導電性能的關(guān)系十分密切。從一般的印象出發(fā)，都只是把微粒理解為球狀或近似球狀的顆粒。而用于制作導電印料的導電微粒以呈片狀，扁平狀，針狀的為好，其中尤以片狀微粒更為。又要符合銀微粒加工的條件圓形的微粒相互間是點(diǎn)的接觸，而片狀微粒就可以形成面與面的接觸，印刷后，片狀的微粒在一定的厚度時(shí)相互呈魚(yú)鱗狀重疊，從而顯示了更好的導電性能。在同一配比，同一體積的情況下，球狀微粒電阻為10-而片狀微?？蛇_10是導電銀漿中的成膜物質(zhì)。
導電銀的微粒分散在粘合劑中。在印剜圖形前，依靠被溶劑溶解了的粘合劑使銀漿構成有一定粘度的印料，完成以絲網(wǎng)印刷方式的圖形轉移，印刷后，經(jīng)過(guò)固化過(guò)程，使導電銀漿的微粒與微粒之間，微粒與基材之間形成穩定的結合。這是結合劑的雙重責任。結合劑通常采用合成樹(shù)脂，它是高分子的聚合物。合成樹(shù)脂可分為熱固型和熱塑型兩大類(lèi)。熱固性樹(shù)脂，如酚醛樹(shù)脂，環(huán)氧樹(shù)脂等。粘合劑粘合劑又稱(chēng)結合劑。即使再加熱也不再軟化。在導電銀漿中也不易溶解在溶劑中。熱塑性樹(shù)脂因其分子間相對吸引力較低，受熱后軟化，冷卻后則恢復常態(tài)。熱塑性聚合物樹(shù)脂由于鏈與鏈之間容易相對移動(dòng)的原因，表現出具有可撓性。結合劑的樹(shù)脂一般都是絕緣體，由于粘合劑本身并不導電。

電阻率反而升高。因為銀粉含量過(guò)大，玻璃粉含量不變。導電銀漿按燒結溫度不同即漿料的固體含量過(guò)大，有機載體含量過(guò)低，那么漿料的黏度過(guò)大，流平性差，絲網(wǎng)印刷時(shí)，不易形成連續致密的銀膜，故電阻率過(guò)大。電阻率在一定范圍內隨著(zhù)玻璃粉含量的逐漸增加，電阻率逐漸升高，導電性能越差。在漿料燒結過(guò)程中，隨著(zhù)溫度升高，玻璃粉熔融，由于毛細作用浸潤并包裹銀顆粒，銀粉以銀離子的形式溶解在熔融的玻璃相。當銀粉含量過(guò)大時(shí)當漿料中的玻璃粉含量很少時(shí)，銀粉由于缺少液相而不能鋪展在基板上，銀粒子傾向于沿垂直方向生長(cháng)，導致銀粒子之間的接觸變差。當玻璃粉含量增加到某一值時(shí)，玻璃粉能夠有效潤濕銀粉，使銀粉充分鋪展在基板上，銀粒子沿水平方向生長(cháng)。
能夠有效形成導電網(wǎng)絡(luò )。當玻璃粉含量繼續增加，多余的玻璃粉就會(huì )聚集在表面上，導致電性能下降，電阻率增加。同時(shí)，當玻璃粉含量過(guò)高時(shí)，有機載體的含量就越低，有機載體的含量直接影響到漿料的黏度，有機載體的含量越低，漿料的黏度越高，在印刷的過(guò)程中，漿料的流平性很差，不利于漿料分布均勻，銀粉與玻璃粉容易成團聚態(tài)。銀粉，銀漿行業(yè)發(fā)展的趨勢編輯。隨著(zhù)電子工業(yè)的發(fā)展，厚膜導體漿料也隨之發(fā)生不斷更新的發(fā)展。當銀粉含量不變時(shí)銀粒子的接觸更加緊密作為二十一世紀主要發(fā)展方向之一的電子工業(yè)，其發(fā)展和產(chǎn)品更新速度也將是快的，新的電子元器件和生產(chǎn)工藝技術(shù)將需要新的銀粉銀漿，因此銀粉銀漿的品種和數量將不斷增加。從技術(shù)的角度，為適應電子機器不斷輕。

低成本，銀粉銀漿會(huì )朝著(zhù)使用工藝更簡(jiǎn)化，性能更強，可靠性更高，更低成本化發(fā)展，也就是大程度的發(fā)揮銀導電性和導熱性的優(yōu)勢。加上，勞動(dòng)力等方面的優(yōu)勢，使已成為電子元器件的主要制造基地之其銀粉和銀漿的用量也將不斷增加。目前銀粉，銀漿作為一個(gè)有發(fā)展前景的產(chǎn)業(yè)，存在很大的發(fā)展空間。關(guān)鍵在于誰(shuí)能網(wǎng)羅人才，投入更多資金，建立的生產(chǎn)環(huán)境，裝備水平。銀幾乎是為電子工業(yè)而生的，從目前銀的存量和儲量而言。多功能并不存在供需方面的嚴重問(wèn)題和資源的和緊迫性。從銀的本征特性而言要以賤金屬取替目前還存在很高的技術(shù)難度，還有成本問(wèn)題。電子工業(yè)的快速發(fā)展在未來(lái)很長(cháng)時(shí)間內，電子，電氣方面的應用仍是銀重要的消耗方面。

銀粉按照粒徑分類(lèi)，平均粒徑<0.1μm(100nm)為納米銀粉； 0.1μm< Dav(平均粒徑) <10.0μm為銀微粉；Dav(平均粒徑)> 10.0μm為粗銀粉。粉末的制備方法有很多，就銀而言，可一次采用物理法（等離子、霧化法），化學(xué)法（硝酸銀熱分解法、液相還原）。由于銀是貴金屬，易被還原而回到單質(zhì)狀態(tài)，因此液相還原法是制備銀粉的主要的方法。即將銀鹽（硝酸銀等）溶于水中，加入化學(xué)還原劑（如水合肼等），沉積出銀粉，經(jīng)過(guò)洗滌、烘干而得到銀還原粉，平均粒徑在0.1-10.0μm之間，還原劑的選擇、反應條件的控制、界面活性劑的使用，可以制備不同物理化學(xué)特性的銀微粉（顆粒形態(tài)、分散程度、平均粒徑以及粒徑分布、比表面積、松裝密度、振實(shí)密度、晶粒大小、結晶性等），對還原粉進(jìn)行機械加工（球磨等）可得光亮銀粉（polished silver powder），片狀銀粉（silver fle）。

我國古代法醫早就懂得用"銀針驗尸法"來(lái)測定死者是否中毒而死，幫助破獲了不少謀殺案件。 銀還是一種可為人類(lèi)食用的金屬，在我國和印度均有用銀箔包裹食品和丸服用的記載。同時(shí)銀還是某些生物的食物。據我國古籍《天香樓外史》記載：古時(shí)候有一個(gè)婦人藏了150兩私房銀。有一天她開(kāi)箱查看藏銀，銀竟不翼而飛。婦人大吃一驚，懷疑被人盜走，一時(shí)弄得全家人心惶惶。后來(lái)再開(kāi)箱尋找，只見(jiàn)一大堆白蟻正團團集在一起，吃著(zhù)殘存的銀粒。婦人一氣之下，把白蟻投入爐中，以解心頭之恨?！盎馃佀?，白銀復出”，一稱(chēng)，恰好150兩。

銀不易與硫酸反應，因此硫酸在珠寶制造中，能用于清洗銀焊及退火后留下的氧化銅火痕。銀易與硫以及硫化氫反應生成黑的硫化銀，這在失去光澤的銀幣或其他物品上很常見(jiàn)。銀在高溫下可以和氧氣反應，生成棕黑的氧化銀（常溫也可反應，但速度很慢）。在溴化鉀(KBr)的存在下，金屬銀可被強氧化劑如高錳酸鉀或重鉻酸鉀侵蝕；這些化合物在攝影中用于漂白可見(jiàn)影像，將其轉化為鹵化銀，既可以被硫代硫酸鈉去除，又可以重新顯影以加強原始的影像。

已知銀以主要元素、次要元素和不定量形式存在的銀礦物和含銀礦物有200多種，其中以銀為主要元素的銀礦物和含銀礦物有60余種，但具有重要經(jīng)濟價(jià)值，作為白銀生產(chǎn)的主要原料有12種：自然銀（Ag）、銀金礦（AgAu）、輝銀礦（Ag2S）、深紅銀礦（Ag3SbS3）、淡紅銀礦（Ag3AsS3）、角銀礦（AgCl）、脆銀礦（Ag2SbS3）、銻銀礦（Ag3Sb）、硒銀礦（Ag3Se）、碲銀礦（Ag2Te）、鋅銻方輝銀礦（5Ag2Sb2S3）、硫銻銅銀礦（8[AgCu]SSb2S3）。 [6]?

中國是銀礦資源中等豐度的國家?？偙Ｓ袃α裤y11.65萬(wàn)噸，居世界第六位。我國銀礦分布較廣，在全國大多數省區均有產(chǎn)出，探明儲量的礦區有569處，以江西銀儲量為多，占全國的15.5%；其次為云南、內蒙古、廣西、湖北、甘肅等?。▍^）銀資源亦較。銀礦成礦的一個(gè)重要特點(diǎn)，就是80%的銀是與其他金屬，是與銅、鉛、鋅等有金屬礦產(chǎn)共生或伴生在一起。我國重要的銀礦區有江西貴溪冷水坑、廣東凡口、湖北竹山、遼寧鳳城、吉林四平、陜西柞水、甘肅白銀、河南桐柏銀礦等。礦床類(lèi)型有火山-沉積型、沉積型、變質(zhì)型、侵入巖型、沉積改造型等幾種，以火山-沉積型和變質(zhì)型為重要。從成礦時(shí)代分析，除太古宙和新生代沒(méi)有發(fā)現具工業(yè)意義的銀礦床外，自元古宙到中生代都有大中型銀礦床產(chǎn)出，其中以中生代形成的銀礦多。
