環(huán)氧樹(shù)脂灌漿料施工方案
表面預處理
接觸LD-007環(huán)氧樹(shù)脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅實(shí)基層，灌漿面清潔、干燥、無(wú)油脂?；炷两雍厦嫱膺吘壞コ?5mm厚倒角邊，以邊緣處灌漿料與基礎粘合面積，需粘合的金屬表面還應無(wú)銹蝕（達到SSPC、SP6的光潔度要求）。
施工溫度
環(huán)境溫度包括混凝土基礎及空氣溫度，為獲得佳的工作狀態(tài)，灌漿前將材料在15-25°C環(huán)境下放置，施工時(shí)及隨后內環(huán)境溫度控制15-32°C，20°C為適宜。夏季施 工避免中午高溫，必要時(shí)應搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應在灌漿區域搭 建暖棚升溫，施工環(huán)境溫度大于15°C，施工宜選擇中午。
混合
用手提式攪拌器（200-250rpm）充分混合A（樹(shù)脂）、B（硬化劑）約3分鐘；2、在低速大功率攪拌機（15-20rpm）中加入C（填料）使與之A、B混合物混合，充分攪拌至全部浸潤即完成，約需5-10分鐘；在氣溫較低時(shí)為了混合物的流淌性，可以適當減少C（填料）的用量。

Egm-100環(huán)氧樹(shù)脂灌漿料
Egm-100環(huán)氧樹(shù)脂灌漿料包括A（樹(shù)脂）、B（硬化劑）、C（填料）三組分，該產(chǎn)品采用樹(shù)脂與精制填料，固含量，不含對人體有害的溶劑等揮發(fā)性物質(zhì)。常溫下將每組材料中所含的三組分完全混合后即可使用，無(wú)需另外添加成分。
一、產(chǎn)品特點(diǎn)
1、高強、早強：可提供大大優(yōu)于水泥基材料的抗壓、粘結等力學(xué)性能，更高的早期強度。
2、低放熱峰值：可提供長(cháng)達120分鐘（25℃）的操作時(shí)間,適合大體積灌漿使用.
3、無(wú)收縮：確保灌漿層較終成型后與承載面完全接觸，設備安裝的高度。
4、的抗蠕變性能：環(huán)氧灌漿料可長(cháng)期在-50℃至+80℃凍融交替、振動(dòng)受壓的惡劣物理工況下長(cháng)期使用而無(wú)塑性變形，設備定位長(cháng)期準確。
5、的韌性：環(huán)氧灌漿料可以化解由動(dòng)設備傳遞來(lái)的任何可能使水泥基灌漿層爆裂的動(dòng)荷載。
6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學(xué)品長(cháng)期接觸腐蝕。
二、應用范圍
1、壓縮機、泵、沖壓機、粉碎機、球磨機等高震動(dòng)性設備的二次灌漿安裝。
2、易受化學(xué)侵蝕的設備基礎區域灌漿。
3、軌道基礎、橋梁支撐座等受強壓力區域灌漿。
4、錨栓、鋼筋種植及建筑結構混凝土補強加固。
5、混凝土、石頭、鋼、木板等面作為自流平砂漿使用。
6、鐵、鐵系桿、拉桿的鋼性連接。
三、性能指標
產(chǎn)品物理性能指標范圍（A+B）：C≈1:4(符合ASTM標準)
物理性能
標準
1天
3天
7天
較終
抗壓強度
GB/T17671-1999
﹥50MPa
﹥65MPa
﹥95MPa
﹥100MPa
抗折強度
GB/T17671-1999
﹥10MPa
﹥15MPa
﹥20MPa
﹥25MPa
抗拔強度
GB/T50081-2002
﹥8MPa
﹥12MPa
﹥15MPa
﹥17MPa
受壓彈膜
GB/T50081-2002
/
/
﹥18000MPa
﹥18500MPa
線(xiàn)性收縮率
HG/T2625-94
/
/
﹤0.012%
﹤0.012%
受壓蠕變
GBJ82-85
＜1.0*10-3mm/mm(180天)
熱膨脹系數
GBJ119-88
﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測試)
注：
1、預熱、成型及養護在23±2℃、相對濕度50±5%實(shí)驗條件下進(jìn)行，其它條件按照相應標準執行。
2、較終數據在23±2℃成型及養護7天后，再在60℃下加速養護6小時(shí)后測得。

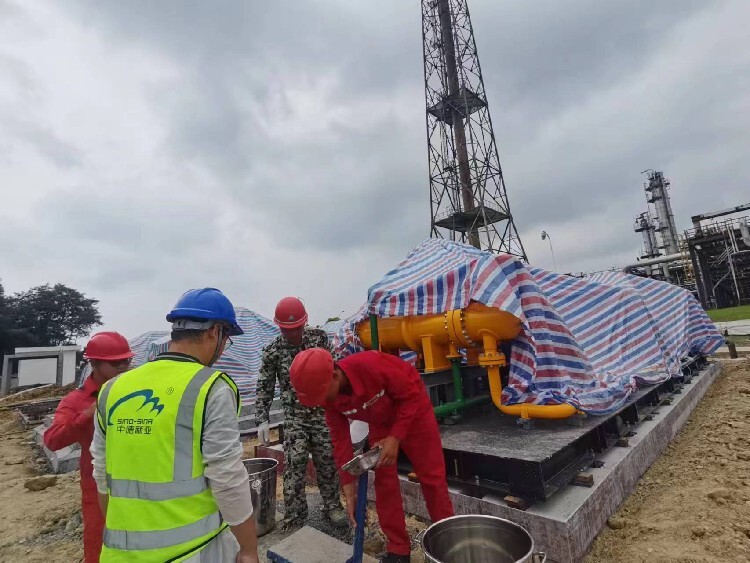

四、施工流程
1、準備
接觸Egm-100的混凝土表面，須鑿除其表層浮漿并露出堅實(shí)基層，灌漿面清潔、干燥、無(wú)油脂。
混凝土接合面外邊緣磨出<25mm>厚倒角邊，以邊緣處灌漿料與基礎粘合面積；需粘和的金屬表面應無(wú)銹蝕（達到SSPC-SP6的光潔度要求）。
2、制模
模板須堅實(shí)、搭接牢固，其內側涂抹油脂、蠟或粘貼PVC膠帶以便于脫模；為便于傾倒及安裝灌漿漏斗，灌漿側模板與設備基座間留出至少<100mm>左右距離，且高出設備底板<100mm>以上。在模板內側灌漿水平高度上釘上<25mm>厚45度斜角木線(xiàn)條，以避免澆筑體邊緣應力集中。

環(huán)氧樹(shù)脂灌漿料支 模施工：
模板須堅實(shí)，搭接牢固，其內側涂抹油脂、蠟或粘貼pvc膠帶以便于脫模；為了便于傾倒及安裝100以上，在模板內側灌漿水平高度上釘25厚45度斜角木線(xiàn)條，避免澆筑體邊緣應力集中。

產(chǎn)品物性編輯
（標準固化條件：25℃，施工中無(wú)需養護，這是優(yōu)于水泥灌漿料的優(yōu)點(diǎn)）
(1) 比重（密度） 1.2～2.0，常規值1.8 g/cm3，依配方不同，與填料及骨料含量呈正相關(guān)關(guān)系，
(2) 外觀(guān)常規產(chǎn)品固化成型后為棕褐色固體，也可定制其他顏色，外露表面有光滑平亮效果。
(3) 適用期（25℃） 1～2小時(shí)，與一次攪拌澆筑量呈正相關(guān)關(guān)系。
(4) 放熱峰 30℃～70℃，與填料及骨料含量大體呈負相關(guān)關(guān)系。
(5) 受壓蠕變（25℃）受壓狀態(tài)下，半年內<1.0×10-3mm/mm。
(6) 熱膨脹系數（0℃～60℃）完全固化成型后（大于7天）在10～50×10-6mm/mm/℃之間。

100環(huán)氧灌漿料包括A（引等）、B（固化劑等）、C（填料骨料等）三組分，也可根據具體使用情況調整配方，改進(jìn)工藝，以滿(mǎn)足不同要求或某部分性能。常規使用時(shí)，將各組分完全混合后即可進(jìn)行灌漿操作。

環(huán)氧砂漿（又稱(chēng)為環(huán)氧膠泥)是以環(huán)氧樹(shù)脂為主劑，配以促進(jìn)劑等一系列助劑，經(jīng)混合固化后形成一種高強度、高粘結力的固結體，具有的抗滲、抗凍、耐鹽、耐堿、耐弱酸防腐蝕性能及修補加固性能。
