來料為片料，玻璃材質，先做表面清潔，然后將貼膠貼合到玻璃表面 ，并滿足精度要求：

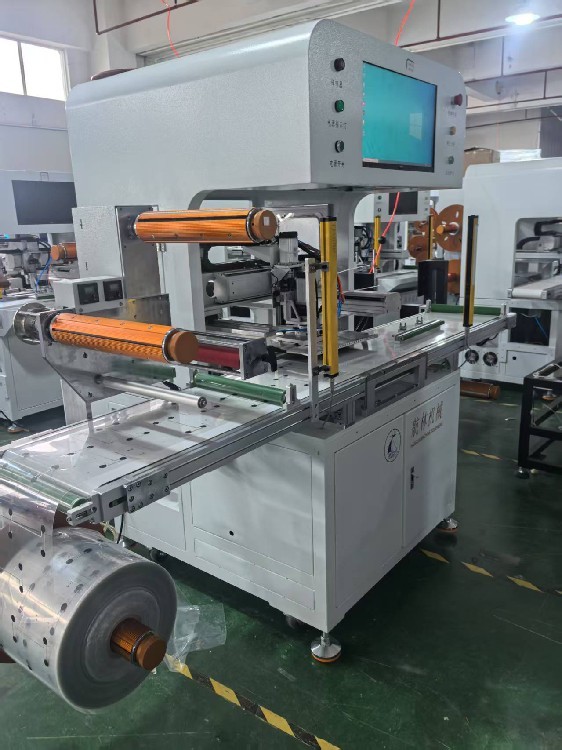

來料如右圖所示：
l 客戶來料：①：不同形狀輔料（尺寸MAX： 180*110)
l ②： 不同形狀卷料貼膠（尺寸MAX： 180*110）
l 來料方式：①：來料為片料
l ②：貼膠為卷料
l 操作人數： 1人
l 機器產能 ：500~1000PCS/H (以實際產能為準)
l 貼合精度： ±0.1mm
l 供料方式：機械手自動上料 ，貼膠飛達卷料供料
l 飛達數量： 1支/單機

l 貼合能力 ：CCD視覺對位貼合 ，精度 ，效率更高


1、設備應用：
適合各類輔料的貼合
適 適
2、設備優勢：
上下相機自動對位片膠和產品，貼合精度高，操作簡便。
3、對位方式：視覺系統自動對位貼合。
4、機械動作由PLC控制，操作界面簡單易懂,帶用戶密碼保護功能。PLC配搭7寸觸摸，可輕松修改保存機械預設運動控制參數。
5、節拍時間短，機器。
6、適合大250*200mm尺寸的輔料貼合。
7、適合小20*20mm尺寸的輔料貼合。
二、設備工藝流程：
產品放料 手動上料
設備流程 1.手動將輔料放置在傳送帶上，流至貼合平臺區域被上方相機拍照定位
2.剝膠飛達結構將片膠撕開
3.貼頭下移吸取片膠，并被下方相機拍照定位
4.貼頭至貼合平臺區域下壓和輔料完成貼合
完成一個節拍
三、效率:
機臺產能 1200-1500PCS/小時
調試時間 新的產品調試45分鐘，有數據保存的產品調試10分鐘

專注于全自動OCA貼合,AB膠貼合、
保護膜貼合、偏光片貼合、防爆膜貼合、3D曲
面貼合、3D曲面保護膜貼合及非標自動化的開
發和制造

主要應用于背膠/AB膠/雙面膠/防爆膜/TP/保護膜/OCA等材料貼合及各類屏幕面板制程中覆膜/鉆孔/貼合/包裝，為生產型企業提供生產工藝自動化智能化升級服務

機械結構立 外觀 國標50*50方通骨架（電腦白鈑金烤漆）
零件 S45C硬鉻處理以及AL6061亮銀氧化噴砂
導軌 臺灣 HIWIN/THK
直線模組 國產精密模組
安全防護 控制面板上緊急停止和安全光柵
電控系統 PLC 信捷
伺服電機 信捷/禾川/松下
電網穩定 EMI電源濾波器
電源保護 漏電斷路器
直流電源供應 明緯
照明 LED輔助光源
氣動系統 氣缸 AIRTAC
壓力調節 優創(chuàng )
電磁閥 AIRTAC
真空源 無油真空泵
視覺系統 整體供應 一昇視覺
膜片來料 長邊卷膜來料，自動分片
貼合精度 貼合精度±0.1MM
貼合良率 ≥98%
工作平臺高度 800±30mm
設備稼動率 ＞95%
壓力重復精度 ±0.2KGF
大外形尺寸 約2350mm(長)*1650mm（寬）*2000mm（高）
外形 落地式滾輪移動
重量 約500KG
場地設施 電源供應 機器電源AC220V±10%、50Hz
功率 5KW
環境要求 無易爆易燃和腐蝕氣體25℃±5℃; 40~85%RH
氣源供應 0.5~0.7Mpa，干燥氣源。

相機視覺部分 1.翻板，網箱平臺上方各2組CCD拍照（可定制翻板，網箱上方各4組相機）
2.相機驅動方式：自動調節＋絲桿導軌
3.相機視野：45/35mm
4.視覺系統：泰沃德/巨力方
5.相機像素：1200萬（4組）
6.光源：藍色同軸光（4組）
