配電柜微機保護裝置是由高集成度、總線并出芯片單片機、電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。開關柜微機保護裝置主要作為110KV及以下電壓等級的開關柜。發電廠、變電站、配電站等，也可作為部分70V-220V之間電壓等級開關柜中系統的電壓電流的保護及測控 。

配電柜型號有很多，一般不同的廠家都有自己的型號。國產型號有MLS、GCS、GCK GGD等；國外廠家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。一般標準的型號是GB7251.1。

當電箱只是照明電箱或者小動力時，進線小于10平方時，如果進線開關需要單一排時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加進線開關高度加40 MM，深度為開關大深度加10MM。

就是配電室里面的，一般是:0.8mX0.6mX2.2m(長寬高)，二級一般是分配電箱，看你有多少分路，一般為1mX1.2m,三級配電就是開關箱了，一般是500mmX600mm.

配電箱應設置在靠近電源地區，電源由施工現場用電變壓器低壓側引出的電纜線接入，并裝設電流互感器、有功電度表、無功電度表、電流表、電壓表及總開關、分開關?？偱潆娤鋬鹊拈_(kāi)關均應采用刀熔開關（或漏電保護開關)。引入、引出線應穿管并有防水彎。

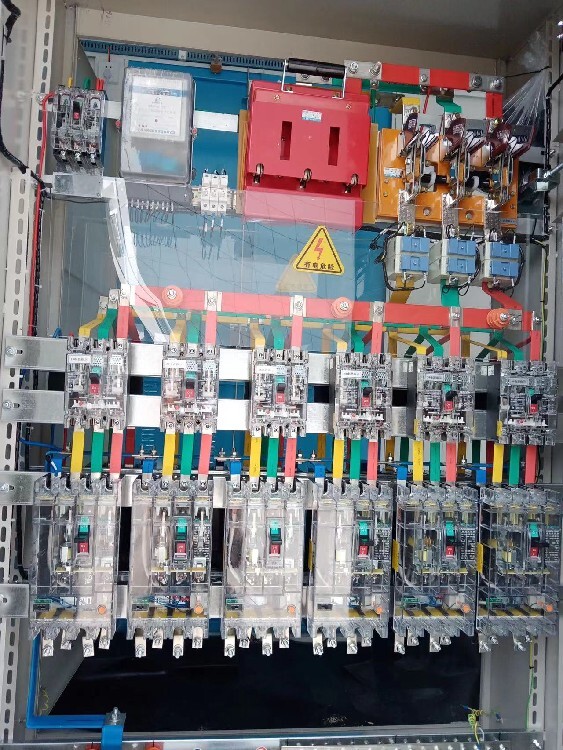

箱是總配電箱需要總隔離開關、總斷路器、總漏電開關，總漏電開關漏電動作電流不大于300ma/0,1s；二級箱是分配電箱，分配電箱設置隔離開關、和斷路器不要求設置漏電保護器。一總箱可以分很多分箱，分箱下面為三級箱，三級箱也叫開關箱，箱內可以直接控制用電設備，箱內須設置隔離開關、斷路器、和漏電保護器，漏電動作電流不大于30ma/0.1s.以上如果斷路器為透明開關，可以省去隔離開關。

總配電箱和開關箱中的兩級漏電保護器選擇的額定漏電動作電流和額定漏電動作時間應合理匹配，使之具有分級保護的功能，每臺用電設備應有各自的開關箱，實行“一機一閘”制，安裝漏電保護器。

配電箱、開關箱中的導線進、出線口應在箱底面，嚴禁設在箱體的上面、側面、后面或箱門外，進出線應加護套分路成束并作防水彎，導線束不得與箱體進、出口直接接觸，移動式配電箱和開關箱進、出線采用橡皮絕緣電纜。

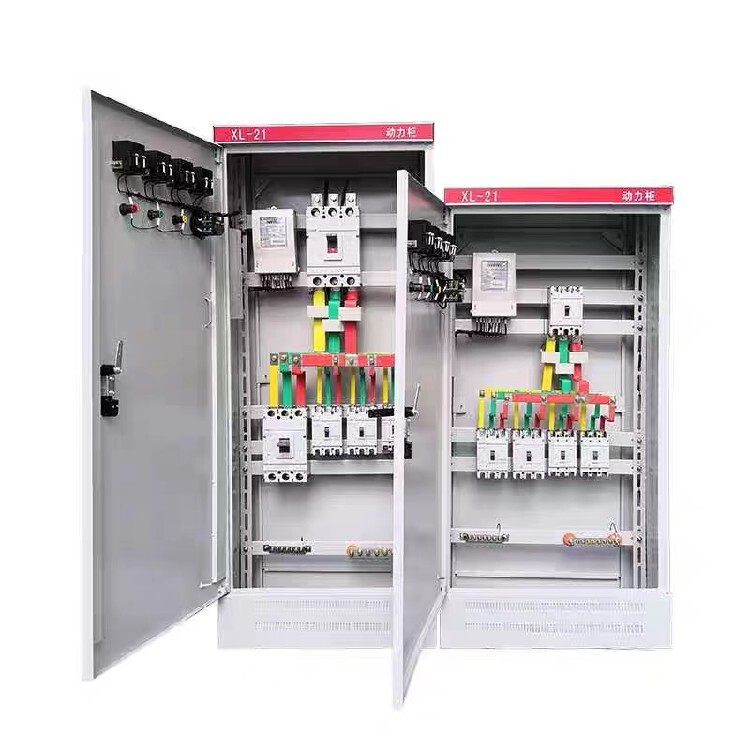

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。 俗稱：高 低壓開關柜或高低壓電氣成套設備
