產品結構

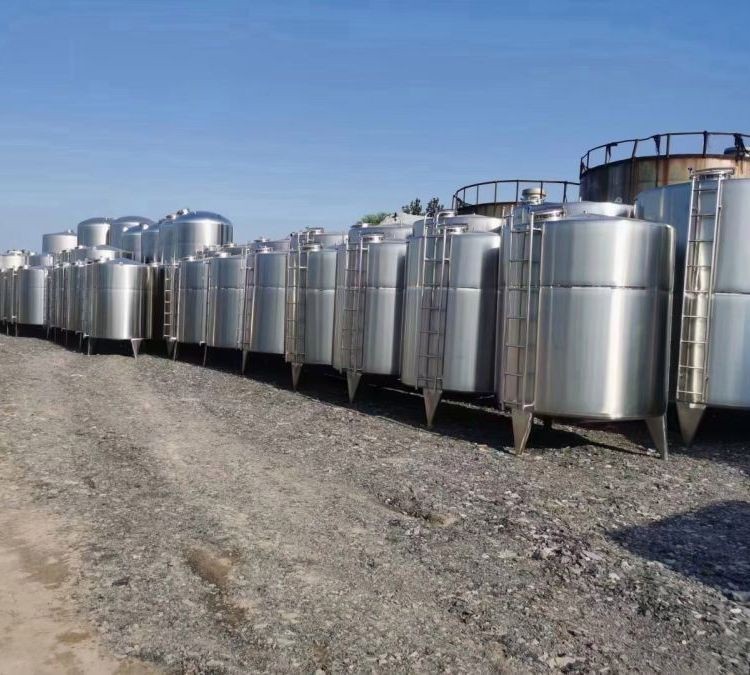

攪拌罐的結構：攪拌罐由攪拌罐體、攪拌罐蓋、攪拌器、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求配置加熱裝置或冷卻裝置。
攪拌罐體、攪拌罐蓋、攪拌器、軸封等選用材料可根據不同的工藝要求選用碳鋼或不銹鋼等材料來制作。攪拌罐體與攪拌罐蓋可采用法蘭密封聯結或焊接聯結。攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔。攪拌罐蓋上部配置有傳動裝置（電機或減速器），由傳動軸驅動攪拌罐內的攪拌器。軸封裝置可采用機封或填料、迷宮密封等多種形式(根據用戶需要確定)。由于用戶生產工藝要求不同，攪拌器可配置漿式、錨式、框式、螺旋式等多種形式。如有其他要求可與本廠聯系，另行設計制作。 [1]

內構件
包括擋板、盤管、導流筒、氣體分布器等。
為消除攪拌容器內液體的打旋現象，使被攪拌的液體上下翻騰而達到均勻的混合，通常需要再攪拌容器內加擋板。通常擋板的寬度約為容器內直徑的1/12～1/10，其中設備內的附件如溫度計、傳熱蛇管或各種支撐體也可以起到一定的擋板作用的，但往往達不到“全擋板條件”。通常增加擋板數計其寬度，功率消耗也會(huì )增加，但增加到一定值以后，功率消耗就不會(huì )再增加，此時的工況就稱為“全擋板條件”。
在攪拌容器內，流體可沿各個方向流向攪拌器，流體的行程長短不一，在需要控制回流的速度和方向，用于確定某況時可使用導流筒。導流筒是上下開口的圓筒，安裝在容器內，在攪拌混合中起導流作用，既可提高容器內流體的攪拌程度，加強攪拌器對流體的直接剪切作用，又造成一定的循環流，使容器內流體均可通過導流筒內強烈混合區，提高混合效率。安裝導流筒后，限定了循環路徑，減少了流體短路的機會(huì )。導流筒主要用于推進式、螺桿式以及渦輪式攪拌器的導流。 [1]

軸封
軸封是攪拌設備的重要組成部分。軸封屬于動密封，其作用是攪拌設備內處于一定的正壓或真空狀態，防止被攪拌的物料逸出和雜質的滲入，因而不是所有的轉軸密封型式都能用于攪拌設備。在攪拌設備中，常用的軸封有液封、填料密封和機械密封等。

液封
當攪拌設備內工作壓力為常壓，軸封的作用僅是為了防止灰塵與雜質進人內部工作介質，或者隔離工作介質與攪拌設備周?chē)沫h(huán)境介質相互接觸時，可選用液封。液封結構簡單，沒有與傳動軸直接接觸引起摩擦的零件。但為圓柱形殼體或靜止元件與旋轉元件之間的間隙符合設計要求，其密封部位零件的加工、安裝要求較高。
同時，受結構特點的影響，液封的使用范圍較窄。一般適用于工作介質為非易燃易爆或毒性程度輕度危害，設備內工作壓力等于大氣壓力，且溫度范圍在20-80℃的場合。
值得注意的是，液體工作介質不可充滿攪拌設備；而且封液應盡可能采用攪拌設備內工作介質，或與工作介質不發生物理化學作用的中性液體，同時極少揮發且不污染大氣。 [2]

與填料密封相比，機械密封具有以下優點：
1、密封可靠，在長期運轉中密封狀態穩定，泄漏量很小，其泄漏量?jì)H為填料密封的1%左右;
2、使用壽命長，在油、水介質中一般可達1-2年或更長，在化工介質中一般能工作半年以上；
3、摩擦功率消耗低，其摩擦功率僅為填料密封的10-50%；
4、軸或軸套基本上不磨損；
5、維修周期長，端面磨損后可自動補償，一般情況下不需經常性維修；
6、抗振性好，對旋轉軸的振動、偏擺以及軸對密封腔的偏斜不敏感；
7、適用范圍廣，能用于高溫、低溫、高壓、真空、不同旋轉頻率，以及各種腐蝕性介質和含磨粒介質的密封。
正是由于機械密封的上述優點，其在攪拌設備上已被廣泛使用。

電機
攪拌設備的攪拌軸通常由電動機驅動。由于攪拌設備的轉速一般都比較低，因而電動機絕大多數情況下都是與變速器組合在一起使用的，有時也采用變頻器直接調速。為此，選用電動機時，應特別考慮與變速器匹配問題。
