一、基本簡介

    乘用車換電貨叉是電動汽車換電站中的核心設備，簡稱：換電貨叉、換電站貨叉、乘用車換電貨叉、乘用車換電站貨叉，又名：換電站伸縮貨叉、換電站移載貨叉等，主要用于快速、精jing準地完成電池包的抓取、搬運及安裝，具有安全、穩定、快捷、之特點！

    二、結構設計

    采用三節伸縮設計原理，一節固定叉體、兩節可伸縮叉體，再輔以導向滾輪、導向滑塊、齒輪齒條、鏈輪鏈條、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    三、安全設計

    1.一對一專zhuan業設計，根據車型數據、電池尺寸、電池重量等設定伸縮貨叉的長度、行程（移載距離）和承載能力，避免因強調標準化而導致的橫向或縱向偏差過大.

    2.防撞與緩沖設計，前端設計緩沖墊或柔性接觸面（3mm防滑膜），末端限位鎖定，防止搬運過程中損傷電池包外殼或車輛.

    3.閉環控制設計，通過編碼器+激光測距+視覺識別，實時檢測電池包位置，實現毫米級定位，確保定位精度控制在±2mm以?xún)?

    4.過載保護設計，采用壓力傳感器監測負載，超重時自動停止.

    5.防跌落緊急制動設計，檢測到異常情況立即停機，防止突發斷電、或遇到障礙物等故障時電池墜落.

    四、常用參數

    (1).額定載荷：700～1500kg

    (2).負載上限：額定載荷+30%

    (3).行程余量：30～50mm

    (4).定位精度：±2mm

    (5).橫向偏差：≤1mm

    (6).空載撓度：≤2mm

    (7).滿載撓度：≤15mm

    (8).滿載速度：25m/min

    (9).輸出轉速：79rpm/min

    (10).制動電壓：24v/220v/380v

    五、性能特點

    1.三節伸縮式結構具有體積小、占用空間少之優勢，尤其適用于換電站的緊湊布局，如：換電站的電池倉與車輛底盤間的狹窄作業區域.

    2.叉體（叉臂）采用42CrMo鍛打材料精密加工而成，結構堅固、抗彎強度高、耐磨性能強，具有良好的載荷能力！

    3.提升效率，相比人工更換（15-30分鐘），自動化伸縮貨叉可將單次換電時間壓縮至3～5分鐘內，實現快速更換電池之目的！

    六、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家專zhuan業的伸縮貨叉（移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完wan全quan自主設計、自行生產，擁有十多項實用新型專zhuan利證書，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

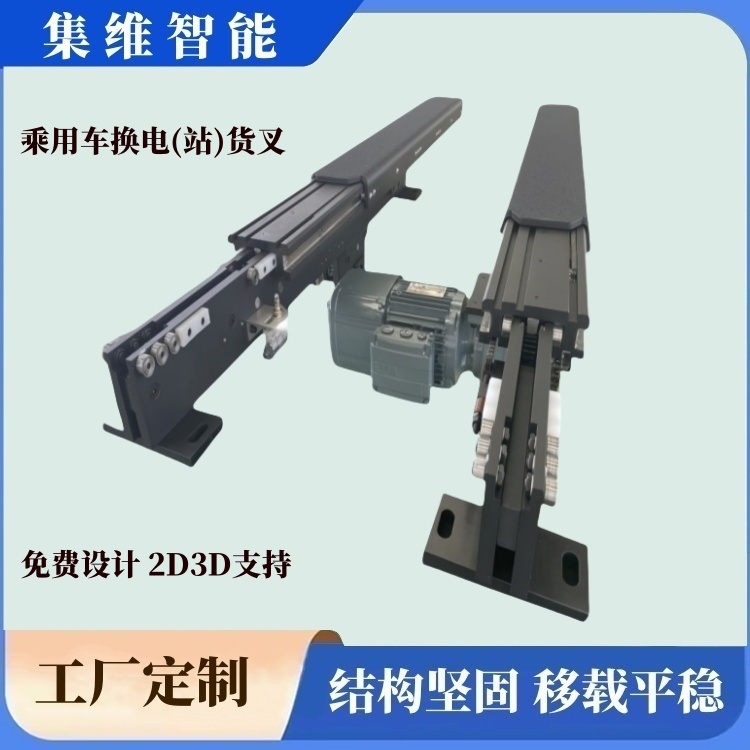

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）1

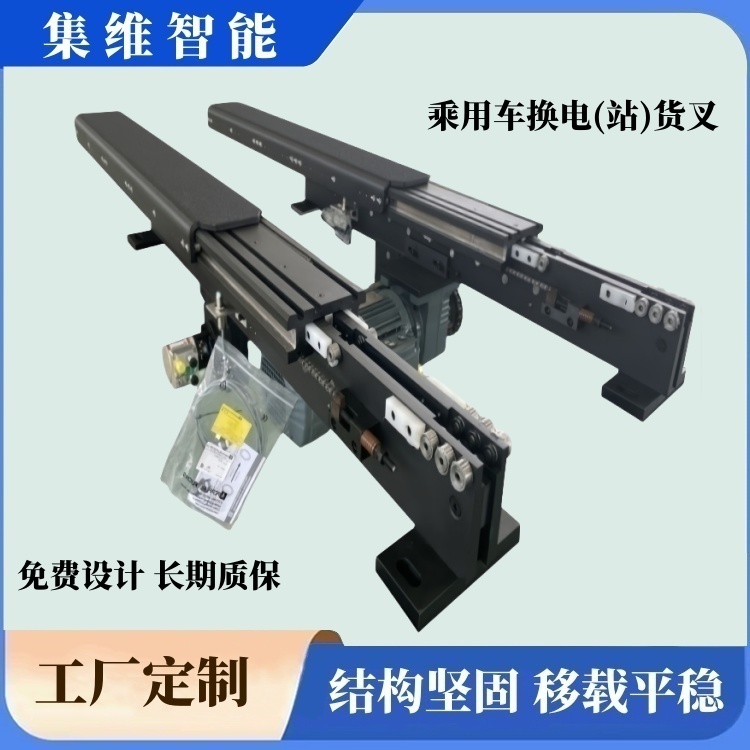

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）2

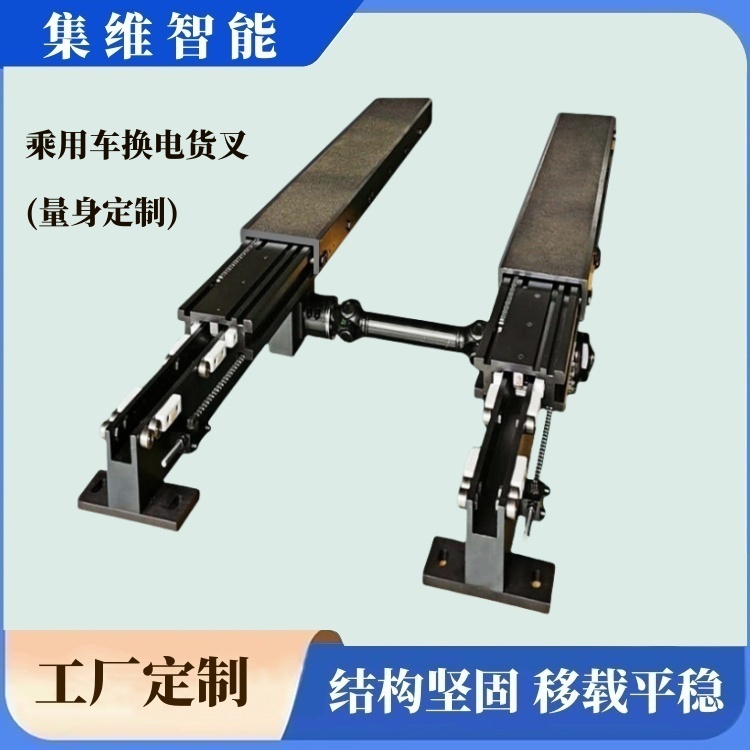

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）3

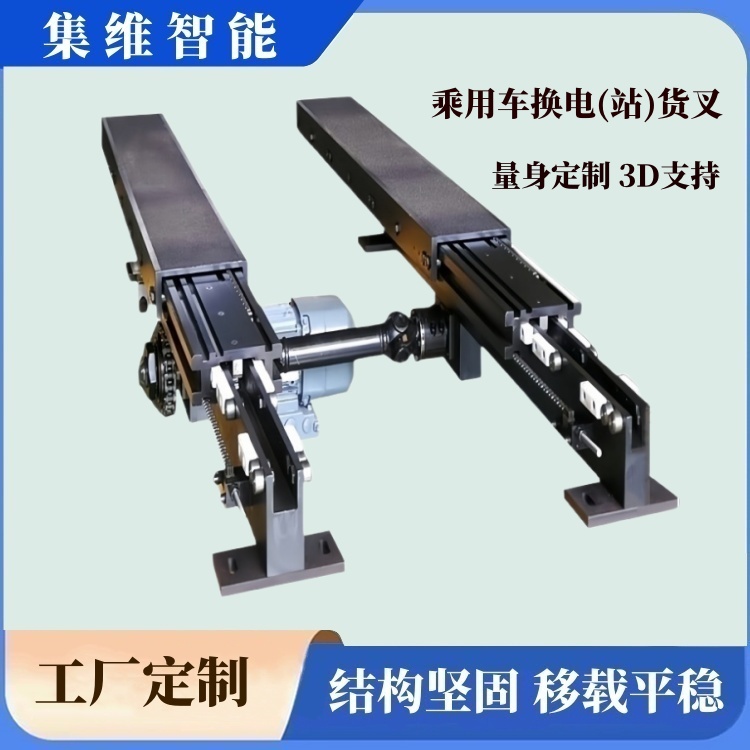

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）4

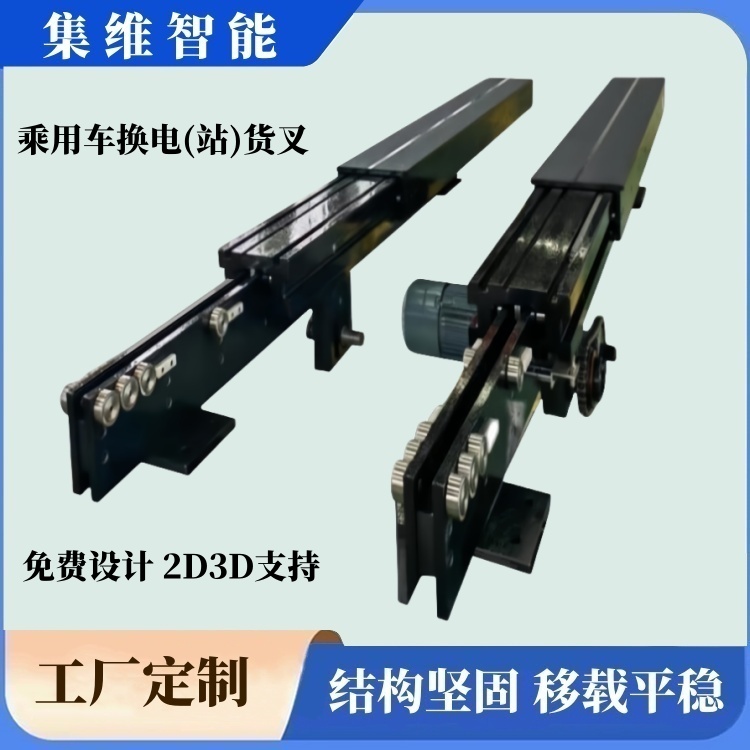

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）5

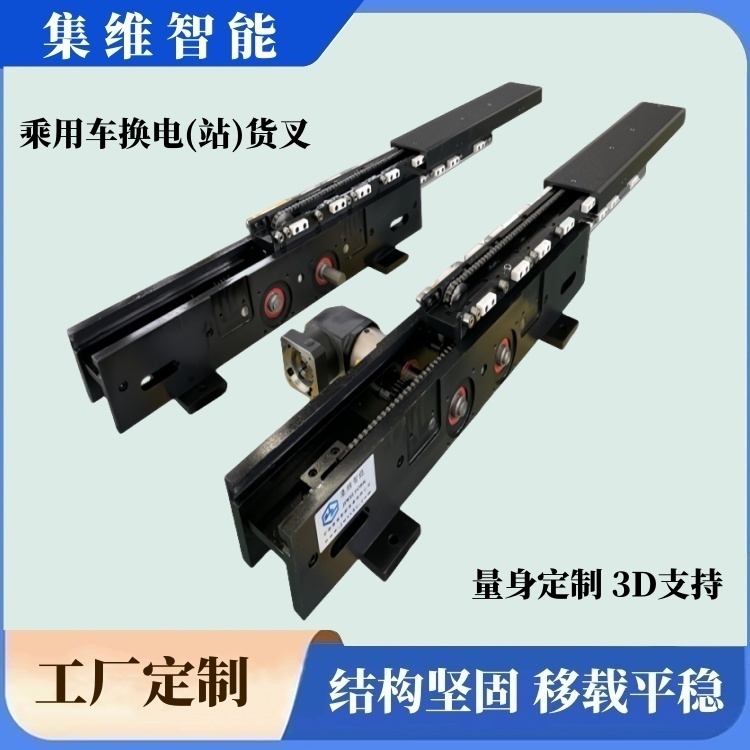

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）6

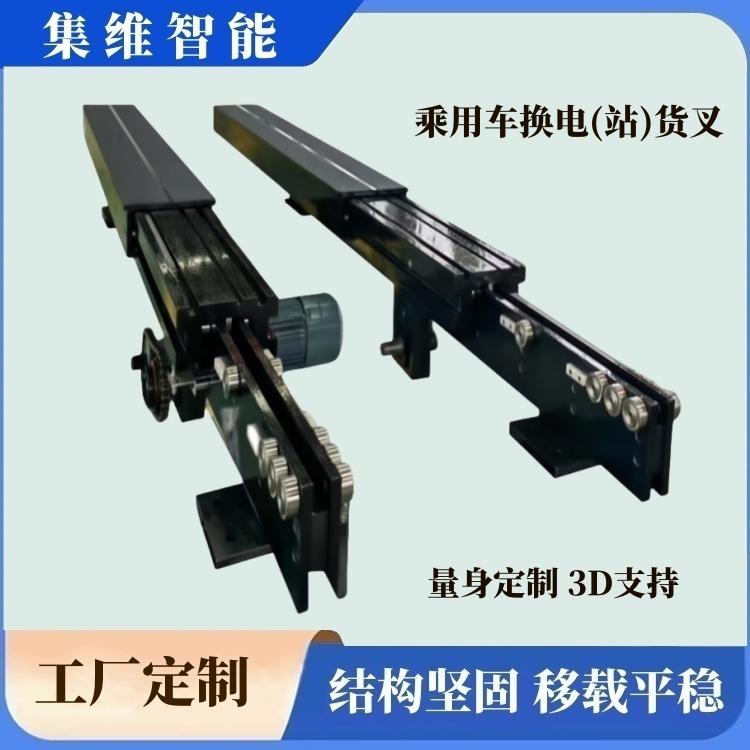

【上圖】集維品牌：新能源乘用車換電站貨叉（不同款式展示圖）7

【上圖】集維品牌：新能源乘用車換電站貨叉（優勢簡介）

【上圖】集維工廠（資質證書）

【上圖】集維工廠（企業外景）
