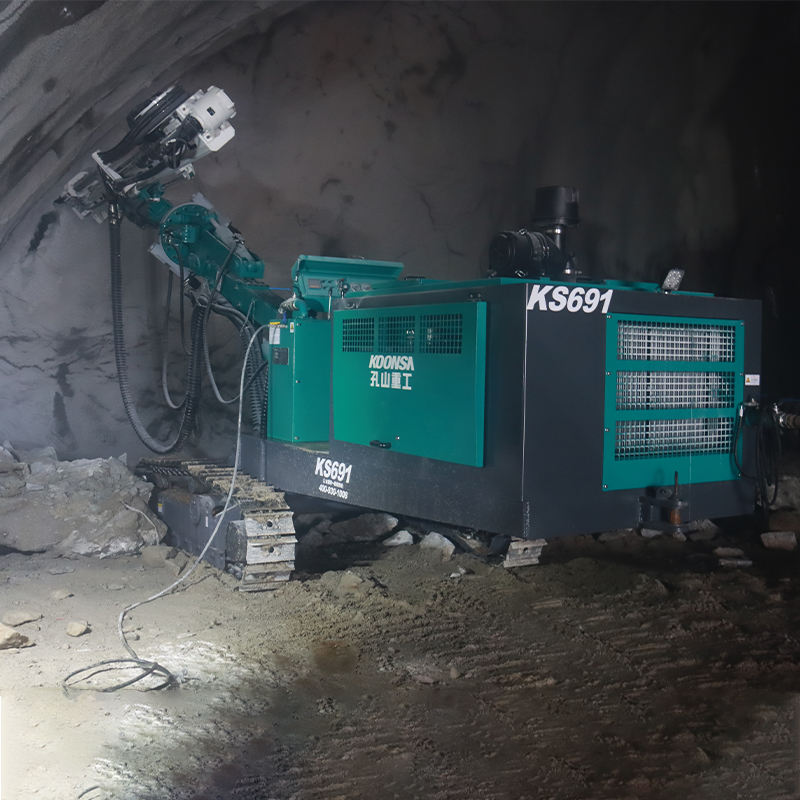

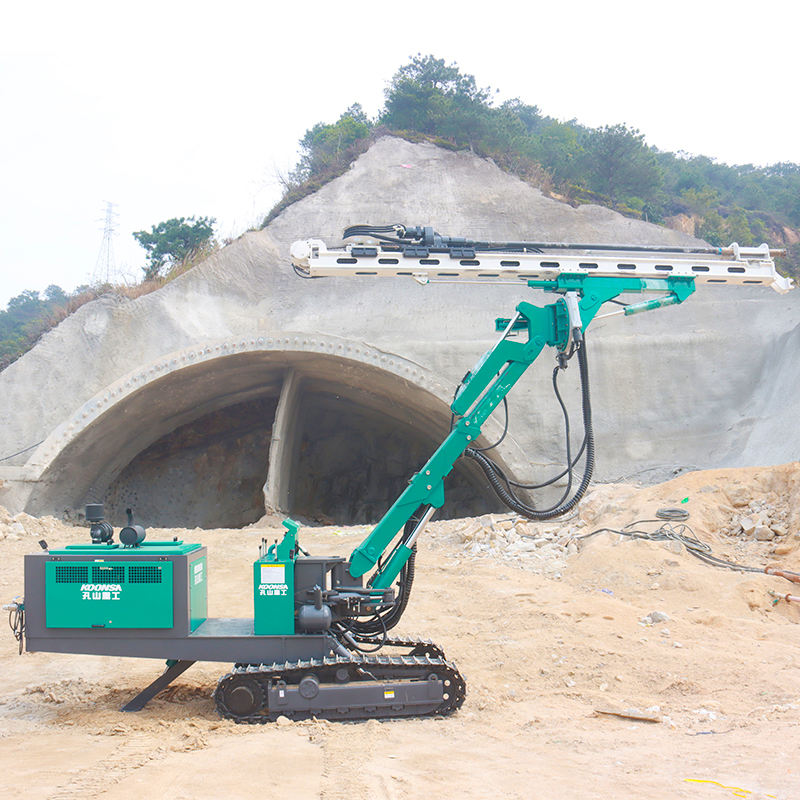

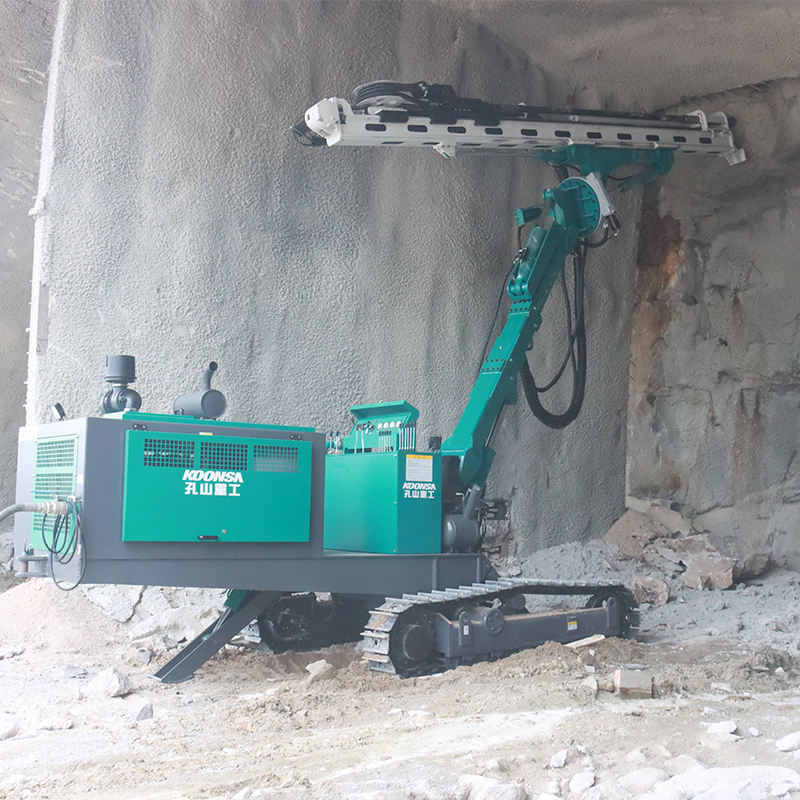

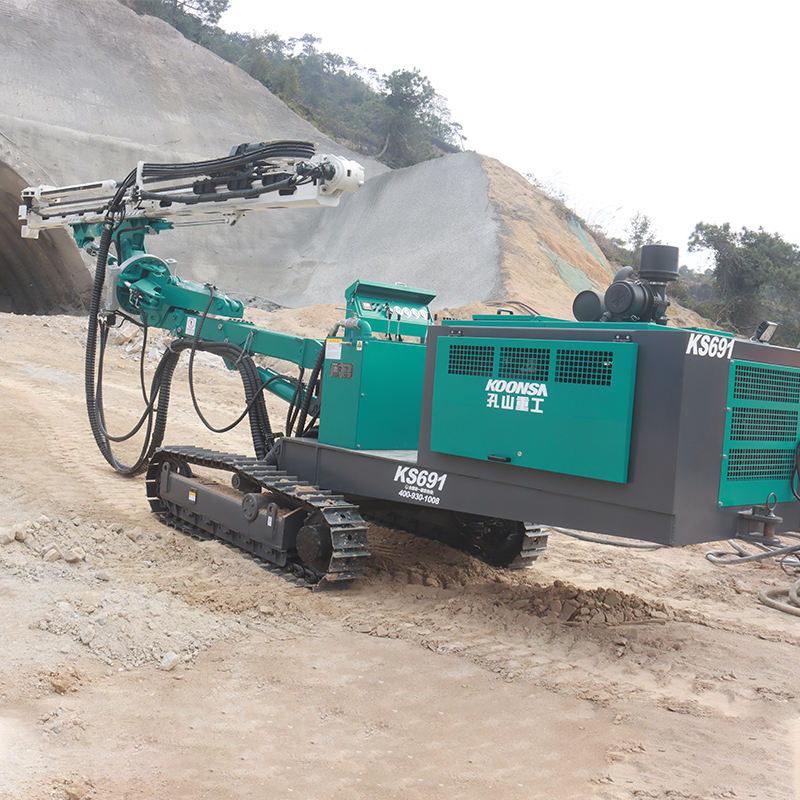

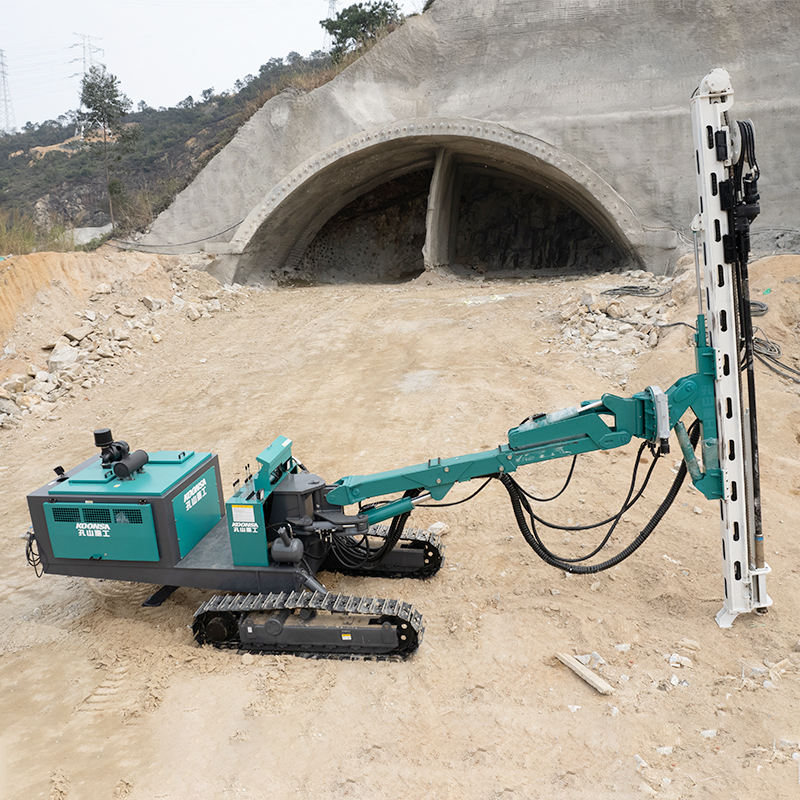

KS691鉆機替代傳統水磨鉆，實現在硬巖連續孔的快速鉆進，相比較傳統潛孔鉆機更適用于隧道管棚孔和邊坡錨索孔鉆進。鉆進鉆機能向前、上、下、左、右多方位鉆孔，適用更廣泛。

孔山KS691主要技術參數

使用信息USAGEINFORMATION

鉆孔直徑Hole Diameter：φ90-φ250mm

鉆孔大深度Maximum Borehole Depth：50m

鉆桿直徑Pipe Diameter：φ76 φ89mm

液壓回轉動力頭HYDRAULIC ROTARY HEAD

動力頭轉速Rotation Speed：65r/min

動力頭轉速Rotation Speed：65r/min

液壓壓力Hydraulc Pressure：19Mpa

推進系統PROPUISION SYSTEMS

推進梁總長Propulsion Beam Length：6400mm

推進行程PropusionLength：3600mm

水平鉆孔高度Horizontal Bore Height：5450mm

推進捉升速度Lfting Speed：600mm/s

大提升力Maximum Lfting Force：2.4T

提升方式Lifting Mode：馬達+減速機+鏈條

發動機參數ENGINEPARAMETER

玉柴發動機Yuchai Engine：滿足國Ⅲ排放標準

額定功率RatedPower：62.5kw

油箱容量Fuel Tank Capacity：90L

集塵裝置Dust Collection：標配standard干式dry typ 雙級double stage

選配Optional   濕式除塵watertbome dust colection

腐盤參數CHASSIS PARAMETER

行走速度Travel Speed：3km/h

底盤俯仰角度Chassis Pitch Angle：±10°

底盤離地間隙Ground Clearance：330mm

運輸尺寸TRANSPORT DIMENSION

整機長度Lengt：9000mm 寬度Width：2200mm 高度Height：2600mm

整機重量Weight：8.8T
